أحد العوامل المهمة في مسارات الحلزون هو تكوين أسيتات فينيل الإيثيل (EVA).
يمكن لمركبات EVA بمادة مناسبة أن تقاوم مسارات الحلزون.
لقد ثبت أن منتجات بعض موردي EVA تعمل بشكل جيد.
Backsheet ليس المساهم الرئيسي في مسارات الحلزون. سوف تظهر مسارات الحلزون دائمًا مع أو بدون طبقة خلفية. الشقوق الضيقة، أو الشقوق الصغيرة، هي أيضًا عامل رئيسي. إنها تمنع الرطوبة من التبخر خارج الوحدة، وبالتالي تمنع بشكل فعال الرطوبة داخل الوحدة الكهروضوئية من الانخفاض. من الأسهل إنشاء مسارات الحلزون في مثل هذه الظروف. بالمقارنة مع اختبار الحرارة الرطبة العادي، فإن حالة اختبار UV+DH بالإضافة إلى عينات التقييم المصممة خصيصًا يمكن أن تولد نتائج أسرع. ثبت أنه سيختصر وقت الاختبار بنسبة 50%. كما أن الشقوق المستقيمة الناتجة عن القطع بالليزر فعالة ومفيدة للتقييم الكمي لمسارات الحلزون. مع ظروف اختبار الأشعة فوق البنفسجية + DH، يتم ضمان احتمال ظهور أثر الحلزون. ويمكنه تسريع عملية الوحدة الكهروضوئية والبحث والتطوير في EVA. معظم مناطق الحزام الأبيض، والتي تم العثور عليها على طول الخطوط المستقيمة، تحولت إلى مسارات الحلزون.

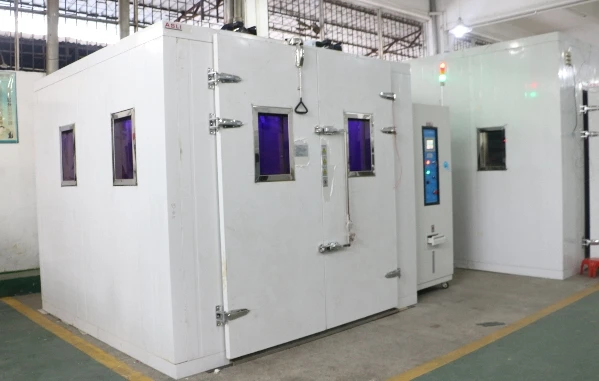

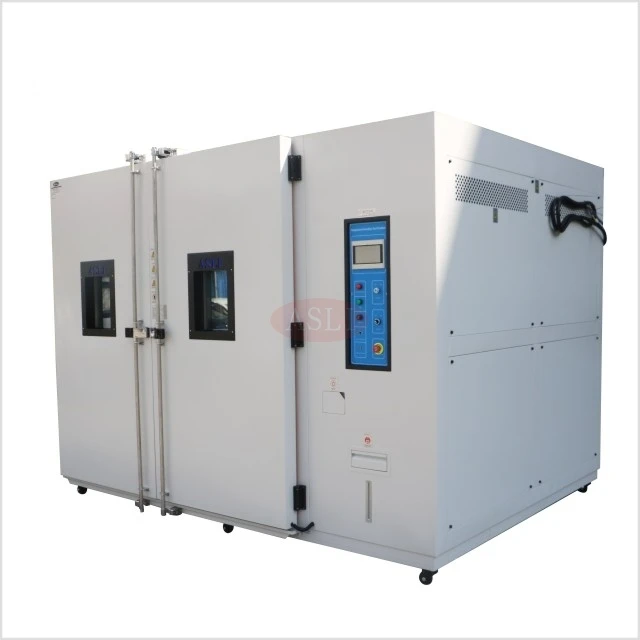

استيفاء متطلبات اختبار التهيئة المسبقة للأشعة فوق البنفسجية المحددة في البند 4.10 من معيار IEC 61215-2016 ومعيار MST54 من معيار IEC 61730-2016. يتم استخدام مصابيح الهاليد المعدنية UV المصممة خصيصًا لاختبار المنتجات والمواد الكهروضوئية.
1. درجة الحرارة يمكن تبريد المصباح في غرفة مغلقة، والتي يتم تبريدها بواسطة مبرد تبريد الماء.
2. يمكن التحكم في درجة حرارة الوحدة عن طريق مبرد التبريد مع نفخ هواء التبريد على الوحدة.
3. تستخدم مصابيح الهاليد المعدنية بالأشعة فوق البنفسجية بأداء عالي القيمة وتكلفة اختبار منخفضة.
4. يمكن التحكم في إشعاع كل مصباح للأشعة فوق البنفسجية بشكل منفصل لضبط إشعاع كل مصباح.
5. أثناء الاختبار، يمكن تتبع بيانات الإشعاع فوق البنفسجي. بعد وصول الإشعاع إلى المتطلبات، يمكن إيقاف الاختبار تلقائيًا.
6. مع وظيفة حفظ الطاقة، والتي يمكن أن تتراكم البيانات قبل إيقاف التشغيل.
7. يمكن عرض منحنيات الوقت الحقيقي للأشعة فوق البنفسجية فئة A وB، ودرجة حرارة الوحدة على الشاشة، ويمكن الوصول إلى منحنيات التاريخ.
8. يمكن حفظ بيانات الأشعة فوق البنفسجية فئة A وB، ودرجة حرارة الوحدة على القرص الصلب
قرص IPC بتنسيق EXCEL.
غرض | حدود |
توحيد سطح التشعيع | ≥15% |
النطاق الطيفي | 280 نانومتر～400 نانومتر |
اختبار الحرارة الرطبة | 85درجه مئوية/85% رطوبة نسبية |
الأشعة فوق البنفسجية (280 نانومتر -400 نانومتر) | 150～250 واط/م2 |
نسبة الأشعة فوق البنفسجية | 3%～10% |
UVA نطاق مقياس الإشعاع | 0～300 واط/م2 |
دقة مقياس الأشعة فوق البنفسجية | ±3% |
نطاق مقياس الأشعة فوق البنفسجية (UVB). | 0～50 واط/م2 |
دقة مقياس الأشعة فوق البنفسجية (UVB). | ±3% |
درجة حرارة الوحدة | 60±5درجه مئوية |
دقة درجة الحرارة | ±2درجه مئوية |
تكرار درجة الحرارة | ±0.5درجه مئوية |
ملخص واستنتاج
أحد العوامل المهمة في مسارات الحلزون هو تكوين أسيتات فينيل الإيثيل (EVA).
يمكن لمركبات EVA بمادة مناسبة أن تقاوم مسارات الحلزون.
لقد ثبت أن منتجات بعض موردي EVA تعمل بشكل جيد.
Backsheet ليس المساهم الرئيسي في مسارات الحلزون. سوف تظهر مسارات الحلزون دائمًا مع أو بدون طبقة خلفية. الشقوق الضيقة، أو الشقوق الصغيرة، هي أيضًا عامل رئيسي. إنها تمنع الرطوبة من التبخر خارج الوحدة، وبالتالي تمنع بشكل فعال الرطوبة داخل الوحدة الكهروضوئية من الانخفاض. من الأسهل إنشاء مسارات الحلزون في مثل هذه الظروف. بالمقارنة مع اختبار الحرارة الرطبة العادي، فإن حالة اختبار UV+DH بالإضافة إلى عينات التقييم المصممة خصيصًا يمكن أن تولد نتائج أسرع. ثبت أنه سيختصر وقت الاختبار بنسبة 50%. كما أن الشقوق المستقيمة الناتجة عن القطع بالليزر فعالة ومفيدة للتقييم الكمي لمسارات الحلزون. مع ظروف اختبار الأشعة فوق البنفسجية + DH، يتم ضمان احتمال ظهور أثر الحلزون. ويمكنه تسريع عملية الوحدة الكهروضوئية والبحث والتطوير في EVA. معظم مناطق الحزام الأبيض، والتي تم العثور عليها على طول الخطوط المستقيمة، تحولت إلى مسارات الحلزون.
