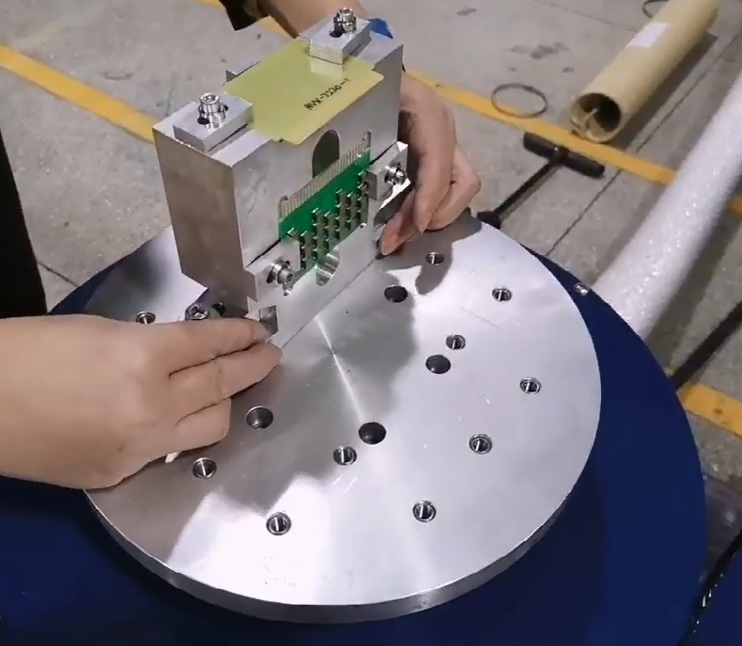

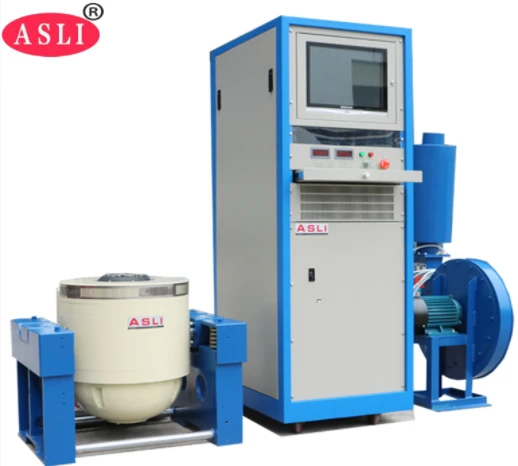

مقعد اختبار الاهتزاز ثنائي الفينيل متعدد الكلورتم تصميمه لمحاكاة الاهتزازات التي قد يتعرض لها ثنائي الفينيل متعدد الكلور أثناء تشغيله. يتكون منضدة الاختبار عادةً من لوحة قاعدة، يتم تركيب PCB عليها، ومولد اهتزاز ينتج اهتزازات بترددات وسعات مختلفة. يمكن أن يكون مولد الاهتزاز إما شاكرًا كهروديناميكيًا، مثل طرازنا من النوع ES-3.
| نموذج | تصنيف جيب القوة (ن) |
تصنيف عشوائي القوة (ن) |
تكرار النطاق (هرتز) |
تصنيف التسارع (م/ث²) |
تصنيف السرعة (م/ث) |
الإزاحة المقدرة (ع-ع) مم |
الأعلى. تحميل (كجم) |
لفائف متحركة (كجم) |
البعد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|

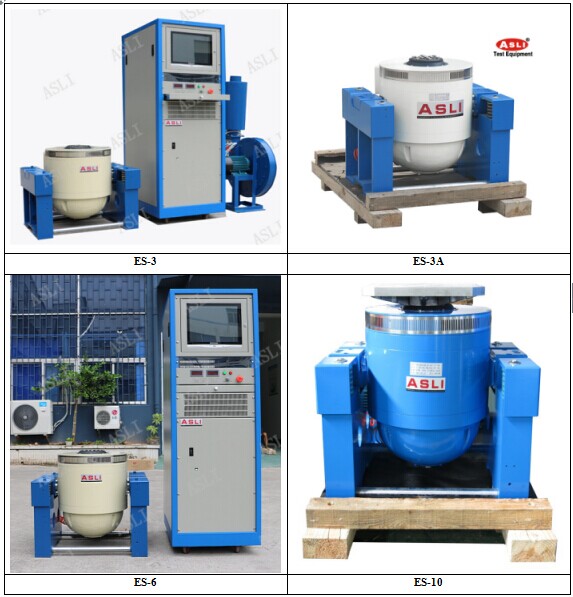

| إس-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| إس-3أ | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| إس-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| إس-6أ | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| إس-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| إس-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| إس-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| إس-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| إس-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| إس-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| إس-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| نموذج | حجم المقعد (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5-1000 | 6.6 |
| LT0303 | 300×300×26 | 5-1500 | 7.8 |
| LT0303 | 300×300×30 | 5-2000 | 9.0 |
| LT0404 | 400×400×22 | 5-1000 | 11.2 |
| LT0404 | 400×400×26 | 5-1400 | 13.2 |
| LT0404 | 400×400×30 | 5-2000 | 16.0 |
| LT0505 | 500×500×25 | 5-1000 | 19.3 |
| LT0505 | 500×500×30 | 5-1500 | 23.1 |
| LT0505 | 500×500×35 | 5-2000 | 27.0 |
| LT0606 | 600×600×25 | 5-1000 | 27.5 |
| LT0606 | 600×600×30 | 5-1200 | 33.0 |
| LT0606 | 600×600×40 | 5-2000 | 45 |
| LT0707 | 700×700×25 | 5-800 | 36.8 |
| LT0707 | 700×700×30 | 5-1000 | 44.2 |
| LT0707 | 700×700×35 | 5-1500 | 52 |

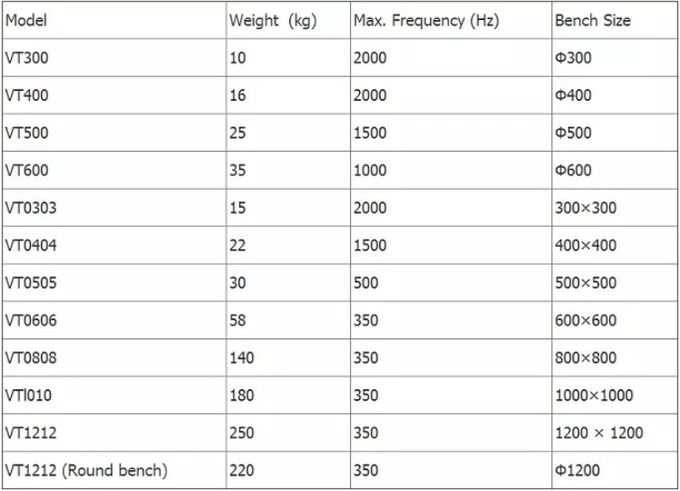

| نموذج | الوزن (كجم) | الأعلى. التردد (هرتز) | حجم مقاعد البدلاء |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (دائري) | 220 | 350 | Φ1200 |
تعد لوحة الدوائر المطبوعة (PCB) مكونًا حيويًا في العديد من الأجهزة الإلكترونية. تم تصميم مركبات ثنائي الفينيل متعدد الكلور لتحمل الظروف البيئية المختلفة، بما في ذلك الاهتزاز. تُستخدم مقاعد اختبار اهتزاز ثنائي الفينيل متعدد الكلور لاختبار متانة وموثوقية مركبات ثنائي الفينيل متعدد الكلور في هذه البيئات.
أثناء الاختبار، يتعرض ثنائي الفينيل متعدد الكلور لسلسلة من دورات الاهتزاز بترددات وسعة مختلفة. يتم تطبيق الاهتزاز في اتجاهات مختلفة، بما في ذلك الاتجاهات الرأسية والأفقية والدورانية، لمحاكاة سيناريوهات العالم الحقيقي. يتم التحكم في مولد الاهتزاز عادةً بواسطة نظام كمبيوتر يمكنه ضبط سعة وتردد الاهتزاز.
تحدد الطريقة 514 من MIL-STD-810G إجراءات اختبار الاهتزاز التي تحاكي تجارب معدات البيئات الميكانيكية أثناء النقل والخدمة. يتم الرجوع إليه على نطاق واسع من قبل مقاولي الدفاع وموردي السيارات ومصنعي الإلكترونيات لتأهيل مركبات ثنائي الفينيل متعدد الكلور والتجمعات الإلكترونية من أجل الموثوقية الميدانية.
يقوم نظام شاكر الخاص بنا بتنفيذ الإجراءات الأساسية الثلاثة المحددة في الطريقة 514، مع ملفات تعريف محملة مسبقًا ومعلمات قابلة للتعديل من قبل المستخدم لتتوافق مع PCB المحدد ومعايير القبول.
التأهيل الأساسي لمركبات ثنائي الفينيل متعدد الكلور المنقولة بواسطة المركبات ذات العجلات أو المركبات المجنزرة أو الطائرات. ملفات التعريف الجيبية والعشوائية المطابقة لفئة التعرض.
محاكاة اهتزاز البضائع غير المقيدة أثناء النقل. يستخدم لمركبات ثنائي الفينيل متعدد الكلور المعبأة والمكونات السائبة وتأهيل حاويات الشحن.
اهتزازات منخفضة التردد وعالية الإزاحة نموذجية للمجموعات الكبيرة المنقولة على مركبات ذات عجلات أو مجنزرة.

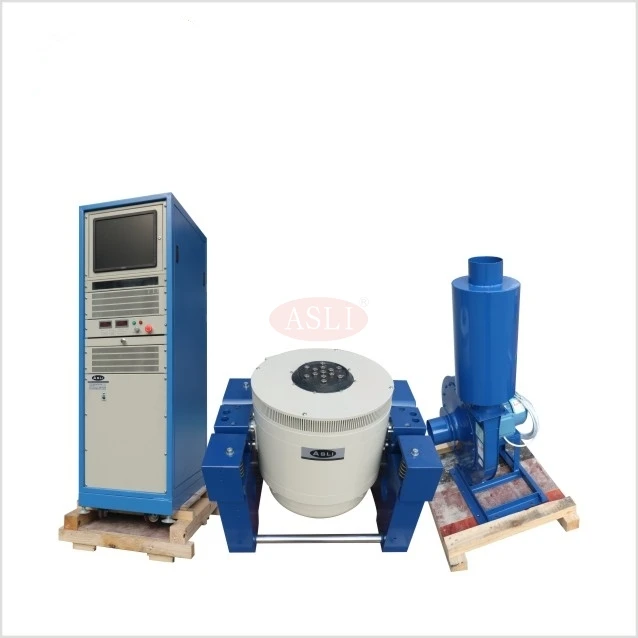

تتم مطابقة كل مكون ومعايرته كنظام كامل، مما يؤدي إلى التخلص من مخاطر التكامل وتقليل وقت التشغيل على أرضية المختبر الخاص بك.
محرك خفيف الوزن مبرد بالهواء مع رنين عالي من الدرجة الأولى.
نوع التبديل، كفاءة تزيد عن 90%، خرج منخفض التشويه.
التحكم في الحلقة المغلقة DSP مع أوضاع الجيب والعشوائية والصدمات وRSTD.
لوحات واجهة مخصصة أو قياسية مطابقة لبصمة PCB الخاصة بك.
منفاخ منخفض الضوضاء مصمم للتشغيل المستمر.

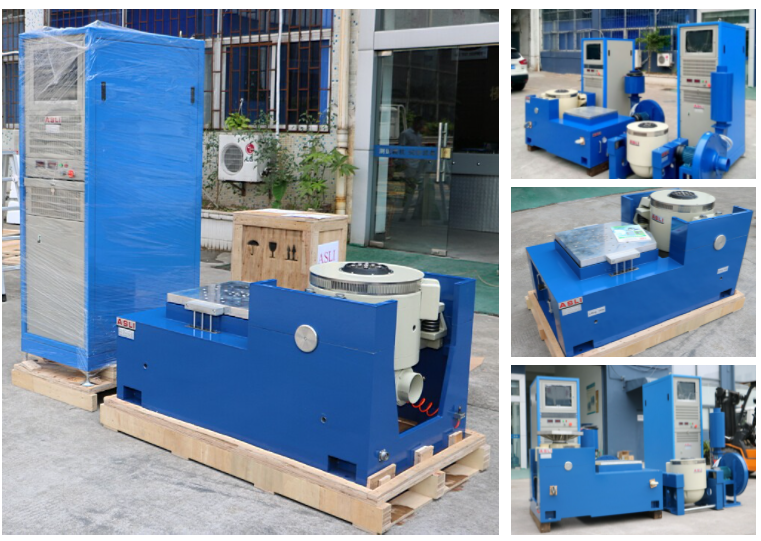

عروض مقربة للمكونات الرئيسية — عضو الإنتاج، وواجهة الموسع، وخزانة وحدة التحكم، وتفاصيل التثبيت.
تتوفر صور عالية الدقة ورسومات الأبعاد عند الطلب.
ماذا يعني بالنسبة لك:يكتشف نقاط الرنين ومفاصل اللحام الضعيفة في مجموعات PCB قبل وصولها إلى الميدان - مما يقلل من مطالبات الضمان والفشل الميداني.
ماذا يعني بالنسبة لك:يوفر أشكال موجية قابلة للتكرار ومتوافقة مع المعايير عبر عمليات تشغيل متعددة - وهو أمر بالغ الأهمية لإعداد التقارير على مستوى التدقيق والمقارنة بين المختبرات لنتائج اختبار PCB.
ماذا يعني بالنسبة لك:تم تصميم لوحات الواجهة لتتناسب مع مساحة PCB لديك، بدءًا من وحدات SMT الصغيرة وحتى اللوحات الخلفية الكبيرة - لا حاجة إلى منصة اختبار ثانية.
ماذا يعني بالنسبة لك:ابدأ اختبارات تأهيل ثنائي الفينيل متعدد الكلور في يوم التثبيت باستخدام ملفات التعريف المحملة مسبقًا لمعايير الاهتزاز الشائعة، مما يقلل وقت التشغيل.
أرسل أبعاد ثنائي الفينيل متعدد الكلور والوزن ومعايير الاختبار. سيقوم فريقنا الهندسي بالرد بالنموذج الموصى به وحل التركيب خلال يوم عمل واحد.
