MIL-STD-810G هو معيار عسكري يحدد طرق وإجراءات الاختبار لمجموعة متنوعة من الظروف البيئية التي قد تواجهها المعدات في العمليات العسكرية. أحد الاختبارات المحددة في MIL-STD-810G هو اختبار الاهتزاز، والذي يُستخدم لمحاكاة بيئة الاهتزاز التي قد تواجهها المعدات أثناء النقل أو التشغيل.
أدناه هو الكاملمواصفات سلسلة ES، LT، وVT— بما في ذلك القوة المقدرة، ونطاق التردد، والحد الأقصى للتحميل، وأحجام المقاعد الموسعة. قارن حسب الطراز أو القوة أو وزن DUT للعثور على التكوين المناسب لتطبيقك.
| نموذج | تصنيف جيب القوة (ن) |
تصنيف عشوائي القوة (ن) |
تكرار النطاق (هرتز) |
تصنيف التسارع (م/ث²) |
تصنيف السرعة (م/ث) |
الإزاحة المقدرة (ع-ع) مم |
الأعلى. تحميل (كجم) |
لفائف متحركة (كجم) |
البعد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| إس-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| إس-3أ | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| إس-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| إس-6أ | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| إس-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| إس-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| إس-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| إس-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| إس-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| إس-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| إس-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

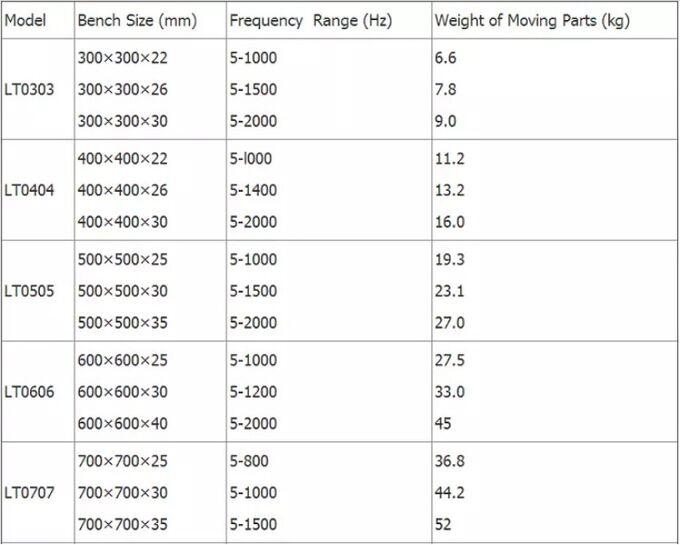

| نموذج | حجم المقعد (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5-1000 | 6.6 |
| LT0303 | 300×300×26 | 5-1500 | 7.8 |
| LT0303 | 300×300×30 | 5-2000 | 9.0 |
| LT0404 | 400×400×22 | 5-1000 | 11.2 |
| LT0404 | 400×400×26 | 5-1400 | 13.2 |
| LT0404 | 400×400×30 | 5-2000 | 16.0 |
| LT0505 | 500×500×25 | 5-1000 | 19.3 |
| LT0505 | 500×500×30 | 5-1500 | 23.1 |
| LT0505 | 500×500×35 | 5-2000 | 27.0 |
| LT0606 | 600×600×25 | 5-1000 | 27.5 |
| LT0606 | 600×600×30 | 5-1200 | 33.0 |
| LT0606 | 600×600×40 | 5-2000 | 45 |
| LT0707 | 700×700×25 | 5-800 | 36.8 |
| LT0707 | 700×700×30 | 5-1000 | 44.2 |
| LT0707 | 700×700×35 | 5-1500 | 52 |

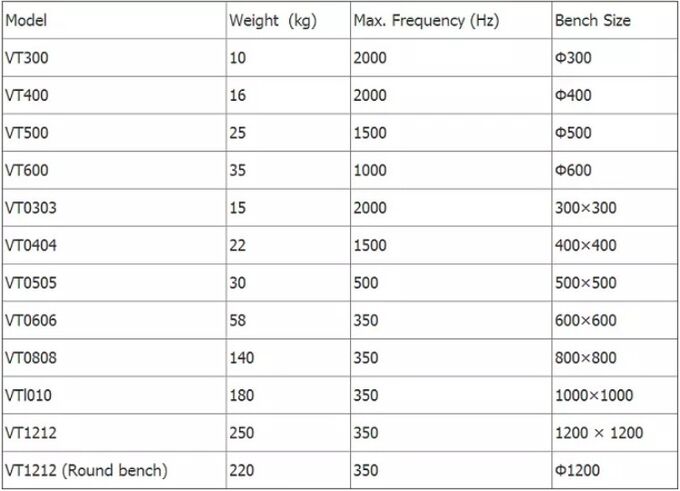

| نموذج | الوزن (كجم) | الأعلى. التردد (هرتز) | حجم مقاعد البدلاء |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (دائري) | 220 | 350 | Φ1200 |
هل تحتاج إلى أبعاد ملف مخصصة أو تكوينات إزاحة أو واجهات موسعة؟ يقوم فريقنا الهندسي بتصميم التركيبات والملفات بناءً على رسم DUT الخاص بك أو النموذج ثلاثي الأبعاد - عرض أسعار مجاني، والرد خلال 24 ساعة.
مقعد واحد متكامل لاختبار طيف الاستجابة لصدمات النبض X / Y / Z ثلاثي المحاور الجيبي والعشوائي عريض النطاق والكلاسيكي - موثوق به في مختبرات الأبحاث وهيئات إصدار الشهادات ومنشآت البحث والتطوير للمواد في جميع أنحاء العالم.

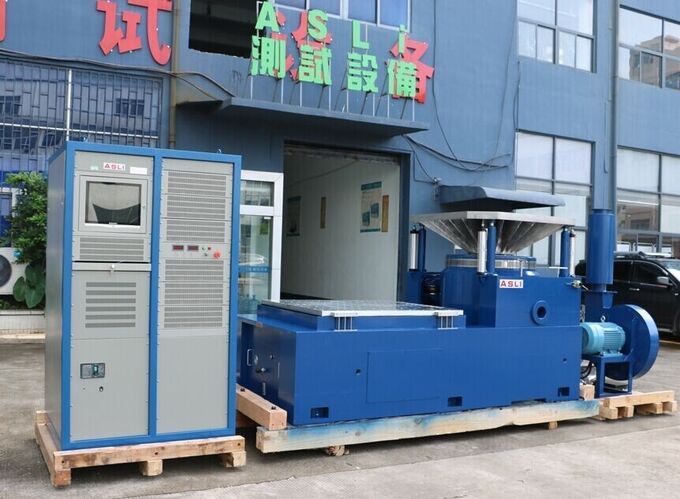

بنيت حول أدائرة مغناطيسية مزدوجة, دوائر عمل الهيكل العظمي المولدة ذاتيا, الدعم الجوي, محامل ذات توجيه خطي، وعزل مرتكز الدوران، يغطي نظام الهزاز الكهروديناميكي هذا النطاق الكامل لملفات الاهتزاز والصدمات التي تتطلبهاإيك، إسو، و أستم- إلى جانبMIL-STD-810G طريقة 514.
يتم نشر هذه الأنظمة على نطاق واسع في المؤسسات البحثية والجامعات ومختبرات الطرف الثالث وشركات البحث والتطوير للمواد وأقسام ضمان الجودة الصناعية.
بعيدًا عن ورقة المواصفات - كيف يُترجم كل خيار تصميم إلى تكلفة أقل، ووقت توقف أقل، وتقارير أكثر وضوحًا على أرضية مختبرك.
ماذا يعني بالنسبة لك:التعامل مع ملفات تعريف الصدمات منخفضة التردد ذات السعة الكبيرة دون إعادة تشغيل عملية المسح أو تغيير حجم التركيب.
ماذا يعني بالنسبة لك:يمكنك تلبية متطلبات الاهتزاز العشوائي واسع النطاق بموجب MIL-STD-810G الطريقة 514 - لا يلزم وجود نظام ثانٍ.
ماذا يعني بالنسبة لك:إن تسرب التدفق المنخفض ودرجة حرارة الملف المستقرة يعني اختبار متانة مستمر متعدد التحولات مع عدم التوقف عن العمل.

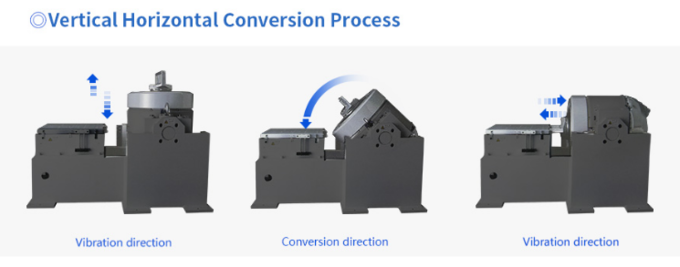

ماذا يعني بالنسبة لك:قم بإجراء الاختبارات الرأسية والأفقية على طاولة واحدة - مما يوفر مساحة أرضية المختبر والنفقات الرأسمالية للنظام الثاني.
خمسة ملفات تعريف للإثارة في مقعد واحد - بدءًا من متانة الحالة المستقرة وحتى اختبارات طيف الاستجابة للصدمات الكلاسيكية.
اهتزاز الحالة المستقرة بتردد واحد لاختبارات التحمل والرنين.
المسح الخطي أو اللوغاريتمي عبر نطاق التردد لتحديد موقع الرنين.
الإثارة الجيبية القياسية للاختبار الاسمي والرنين.
اهتزاز عشوائي واسع النطاق يحاكي بيئات النقل والتشغيل الحقيقية.
نبضات نصف جيبية وشبه منحرفة ومسننة المنشار لاختبار طيف الاستجابة للصدمات.

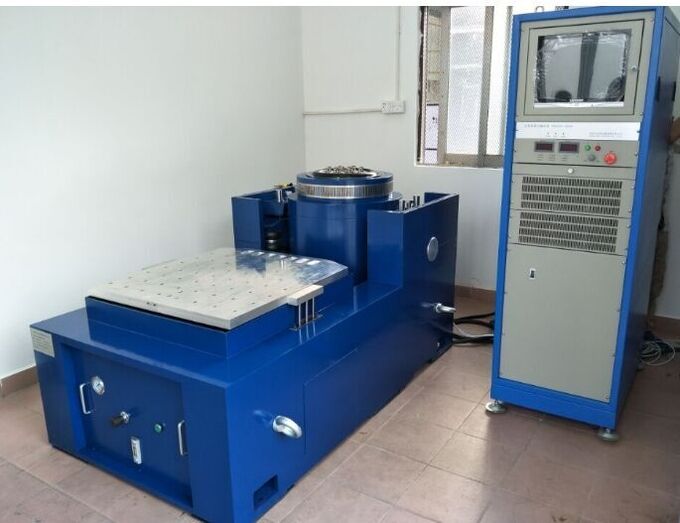

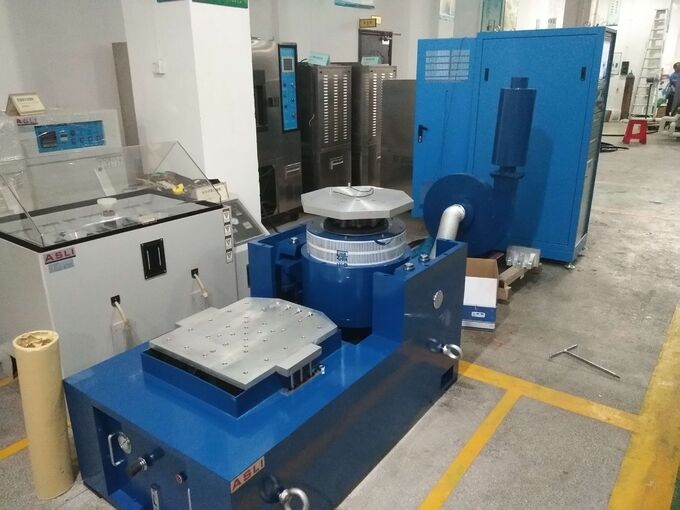

تتم مطابقة كل مكون ومعايرته كنظام كامل - مما يؤدي إلى التخلص من مخاطر التكامل وتقصير وقت التشغيل على أرضية المختبر الخاص بك.
محرك خفيف الوزن مبرد بالهواء مع رنين عالي من الدرجة الأولى.
تصميم من نوع التبديل مع إخراج منخفض التشويه.
التحكم في الحلقة المغلقة DSP لاختبار الجيب والعشوائي والصدمات.
لوحات واجهة مخصصة أو قياسية مطابقة لبصمة DUT الخاصة بك.
منفاخ منخفض الضوضاء مصمم للتشغيل المستمر.

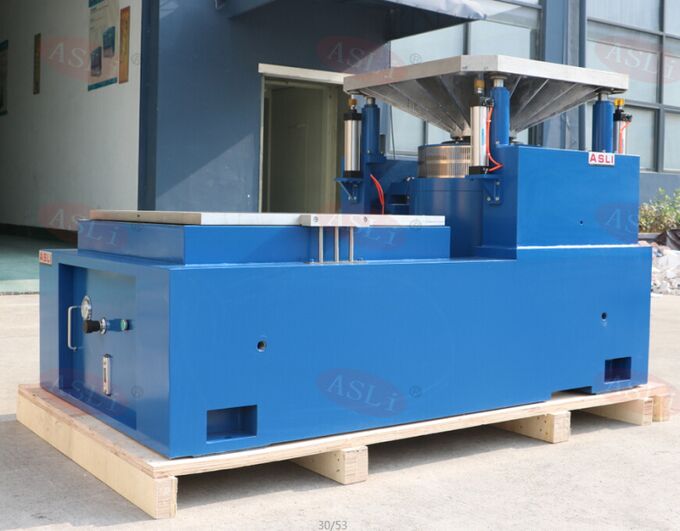

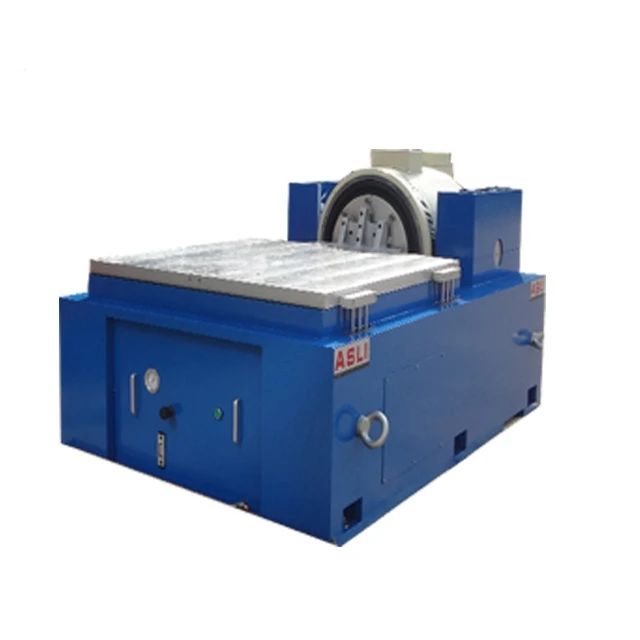

ضمن منضدة تحميل صغيرة، يتم تحقيق تسارع أعلى وتردد عمل أعلى لتحسين قدرة التحميل وأداء منضدة الماكينة بأكملها. المقعد الأفقي ومقعد الاهتزاز هما نوعان متكاملان، مع هيكل مثالي، مريح في التركيب والضبط. مسار ضغط ثابت، على شكل حرف V، مع قدرة على مقاومة المنحدرات ومقاومة التحميل المتحيز. مضخة زيت مدمجة، هيكل جيد، وسهولة التشغيل.

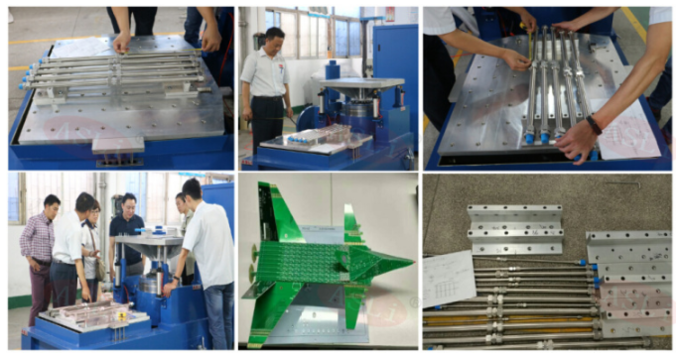

تم تصميم المقعد الرأسي الممتد VT والمشابك المحددة بدقة محسوبة وتصميم متقن لضمان حصول العميل على أفضل أداء وفقًا للهيكل المثالي والمواد عالية الجودة والتصنيع.

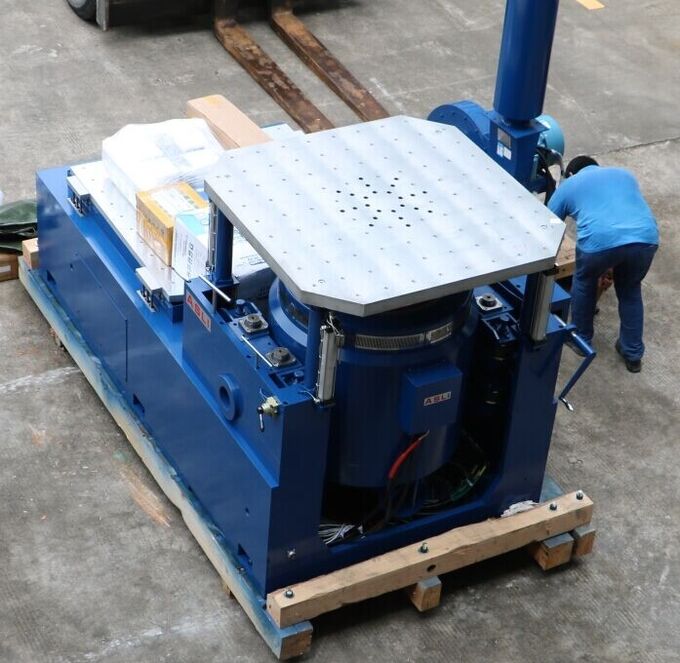

عروض مقربة للمكونات الرئيسية - جسم الهزاز، وواجهة الموسع، وتفاصيل التثبيت.
مصممة لفرق البحث وإصدار الشهادات وضمان الجودة عبر مجموعة واسعة من الصناعات.
