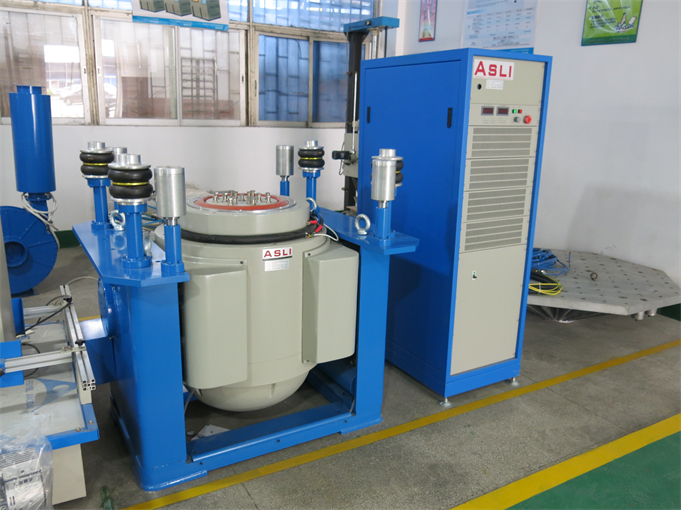

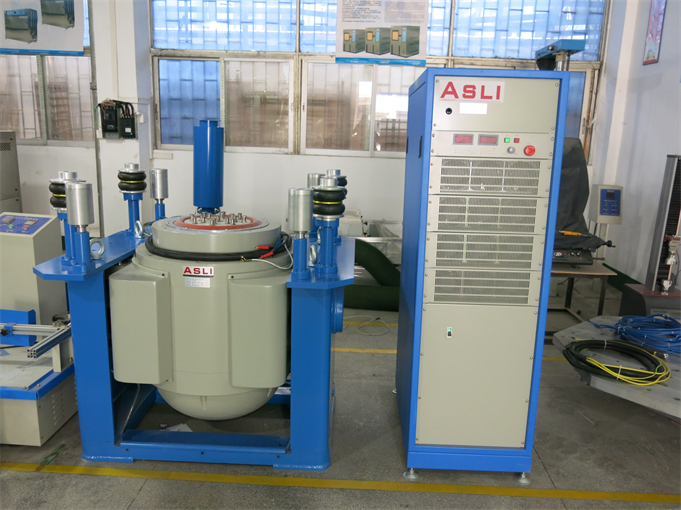

شاكر الاهتزاز الديناميكي الكهربائي ذو القوة الكبيرة (ES-70) تم اعتماد هيكل الدائرة المغناطيسية المزدوجة، ودوائر عمل الهيكل العظمي المولدة ذاتيًا، والدعم المحمول جواً والمحامل الدوارة والتوجيه الخطي، وعزل مرتكز الدوران، والتكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، ويمكن إكمالها في اختبار الاهتزاز الجيبي ثلاثي المحاور X، Y، Z واختبارات الاهتزاز العشوائية ذات النطاق العريض، ليتم استكمالها بواسطة اختبار طيف استجابة النبض والصدمات الكلاسيكي (نصف جيب، شبه منحرف، موجة سن المنشار). تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
| نموذج | تصنيف جيب القوة (ن) |
تصنيف عشوائي القوة (ن) |
تكرار النطاق (هرتز) |
تصنيف التسارع (م/ث²) |
تصنيف السرعة (م/ث) |
الإزاحة المقدرة (ع-ع) مم |
الأعلى. تحميل (كجم) |
لفائف متحركة (كجم) |
البعد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| إس-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| إس-3أ | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| إس-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| إس-6أ | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| إس-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| إس-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| إس-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| إس-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| إس-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| إس-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| إس-70 | 70000 | 70000 | 3-2600 | 1000 | 1.8 | 51 | 900 | 70 | Φ450 |
| إس-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| نموذج | حجم المقعد (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5-1000 | 6.6 |
| LT0303 | 300×300×26 | 5-1500 | 7.8 |
| LT0303 | 300×300×30 | 5-2000 | 9.0 |
| LT0404 | 400×400×22 | 5-1000 | 11.2 |
| LT0404 | 400×400×26 | 5-1400 | 13.2 |
| LT0404 | 400×400×30 | 5-2000 | 16.0 |
| LT0505 | 500×500×25 | 5-1000 | 19.3 |
| LT0505 | 500×500×30 | 5-1500 | 23.1 |
| LT0505 | 500×500×35 | 5-2000 | 27.0 |
| LT0606 | 600×600×25 | 5-1000 | 27.5 |
| LT0606 | 600×600×30 | 5-1200 | 33.0 |
| LT0606 | 600×600×40 | 5-2000 | 45 |
| LT0707 | 700×700×25 | 5-800 | 36.8 |
| LT0707 | 700×700×30 | 5-1000 | 44.2 |
| LT0707 | 700×700×35 | 5-1500 | 52 |
| نموذج | الوزن (كجم) | الأعلى. التردد (هرتز) | حجم مقاعد البدلاء |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (دائري) | 220 | 350 | Φ1200 |
تم اعتماد "هيكل الدائرة المغناطيسية المزدوجة" و"دوائر عمل الهيكل العظمي ذاتية المولد" و"الدعم المحمول جواً" و"المحامل الدوارة والتوجيه الخطي" و"عزل مرتكز الدوران" والتكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة. يمكنه إكمال اختبار الاهتزاز الجيبي X وY وZ ثلاثي المحاور واختبارات الاهتزاز العشوائية ذات النطاق العريض، ويمكن إكماله عن طريق اختبار طيف الاستجابة للصدمات والنبض الكلاسيكي (نصف جيب، شبه منحرف، موجة سن المنشار).
تُستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والأجهزة المنزلية وغيرها من المجالات.
شاكر قوة كبيرة مع هيكل الدائرة المغناطيسية المزدوجة.
نوع التبديل، كفاءة تزيد عن 90%، خرج منخفض التشويه.
منفاخ منخفض الضوضاء مصمم للتشغيل المستمر.

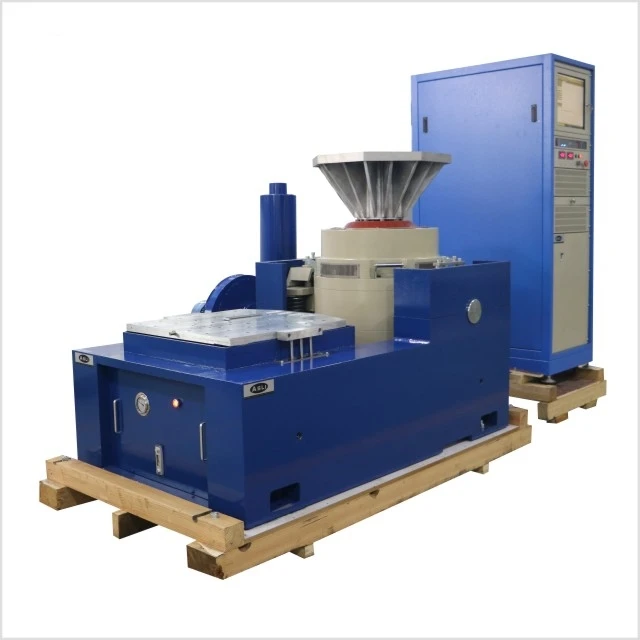

لاختبار الاهتزاز الأفقي مع مسار الضغط الثابت.
مقعد VT عمودي ممتد مع مشابك محددة.
تم تصميم المقعد الرأسي الممتد VT والمشابك المحددة بدقة محسوبة وتصميم متقن لضمان حصول العميل على أفضل أداء وفقًا للهيكل المثالي والمواد عالية الجودة والتصنيع.
ضمن مقعد تحميل صغير لتحقيق تسارع أعلى وتردد عمل، لتحسين قدرة التحميل وأداء مقعد الماكينة بالكامل. المقعد الأفقي ومقعد الاهتزاز من النوع المتكامل، مع هيكل مثالي، سهل التركيب والضبط. مسار الضغط الثابت، على شكل حرف V، مع قدرة مقاومة المنحدرات ومقاومة التحميل المتحيز. مضخة زيت مدمجة، هيكل جيد وسهل التشغيل.
عروض مقربة للمكونات الرئيسية - جسم الهزاز، وواجهات الموسع، وتفاصيل التثبيت.
أرسل أبعاد DUT والوزن ومعيار الاختبار. سيقوم فريقنا الهندسي بالرد بالنموذج الموصى به وحل التركيب خلال يوم عمل واحد.
