IEC ISO ASTM نظام اهتزاز الاهتزاز الكهروديناميكي SINE صدمة عشوائية

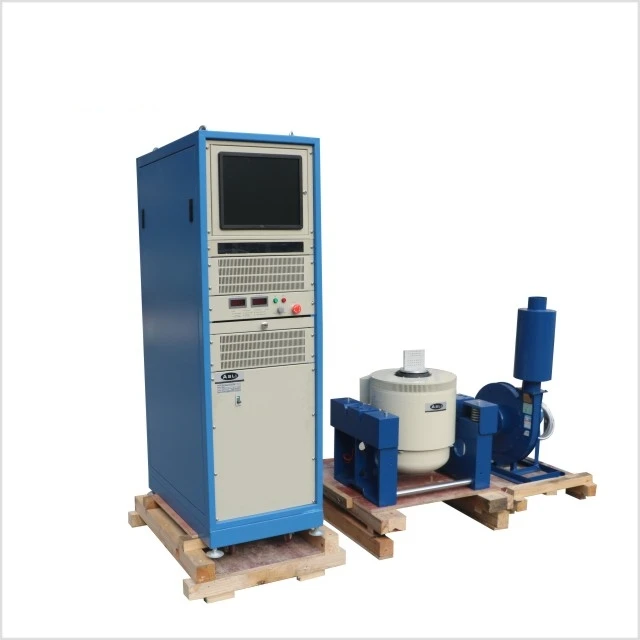

شاكر الاهتزاز الكهروديناميكي، يعتمد "هيكل الدائرة المغناطيسية المزدوجة"، ودوائر عمل الهيكل العظمي المولدة ذاتيًا، و"الدعم المحمول جواً" و"المحامل الدوارة والتوجيه الخطي"، و"عزل مرتكز الدوران" والتكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، ويمكن إكمالها في اختبار الاهتزاز الجيبي ثلاثي المحاور X وY وZ واختبارات الاهتزاز العشوائية ذات النطاق العريض، ليتم استكمالها بواسطة النبض الكلاسيكي (نصف جيب، شبه منحرف، موجة سن المنشار) وطيف الاستجابة للصدمات اختبار. تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
| نموذج | تصنيف جيب القوة (ن) |
تصنيف عشوائي القوة (ن) |
تكرار النطاق (هرتز) |
تصنيف التسارع (م/ث²) |
تصنيف السرعة (م/ث) |
الإزاحة المقدرة (ع-ع) مم |
الأعلى. تحميل (كجم) |
لفائف متحركة (كجم) |
البعد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| إس-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| إس-3أ | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| إس-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| إس-6أ | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| إس-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| إس-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| إس-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| إس-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| إس-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| إس-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| إس-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| نموذج | حجم المقعد (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5-1000 | 6.6 |
| LT0303 | 300×300×26 | 5-1500 | 7.8 |
| LT0303 | 300×300×30 | 5-2000 | 9.0 |
| LT0404 | 400×400×22 | 5-1000 | 11.2 |
| LT0404 | 400×400×26 | 5-1400 | 13.2 |
| LT0404 | 400×400×30 | 5-2000 | 16.0 |
| LT0505 | 500×500×25 | 5-1000 | 19.3 |
| LT0505 | 500×500×30 | 5-1500 | 23.1 |
| LT0505 | 500×500×35 | 5-2000 | 27.0 |
| LT0606 | 600×600×25 | 5-1000 | 27.5 |
| LT0606 | 600×600×30 | 5-1200 | 33.0 |
| LT0606 | 600×600×40 | 5-2000 | 45 |
| LT0707 | 700×700×25 | 5-800 | 36.8 |
| LT0707 | 700×700×30 | 5-1000 | 44.2 |
| LT0707 | 700×700×35 | 5-1500 | 52 |
| نموذج | الوزن (كجم) | الأعلى. التردد (هرتز) | حجم مقاعد البدلاء |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (دائري) | 220 | 350 | Φ1200 |
يعتمد شاكر الاهتزاز الكهروديناميكي "هيكل الدائرة المغناطيسية المزدوجة" و"دوائر عمل الهيكل العظمي ذاتية التوليد" و"الدعم المحمول جواً" و"المحامل الدوارة والتوجيه الخطي" و"عزل مرتكز الدوران" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، ويمكن إكماله في اختبار الاهتزاز الجيبي ثلاثي المحاور X وY وZ واختبارات الاهتزاز العشوائية ذات النطاق العريض، ليتم استكماله بواسطة اختبار طيف الاستجابة للنبض والصدمات الكلاسيكي (نصف جيب، شبه منحرف، موجة سن المنشار).
تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والأجهزة المنزلية وغيرها من المجالات.
محرك خفيف الوزن مبرد بالهواء مع رنين عالي من الدرجة الأولى.
نوع التبديل، كفاءة تزيد عن 90%، خرج منخفض التشويه.
منفاخ منخفض الضوضاء مصمم للتشغيل المستمر.
لاختبار الاهتزاز الأفقي مع مسار الضغط الثابت.
مقعد VT عمودي ممتد مع مشابك محددة.
ضمن منضدة تحميل صغيرة، يتم تحقيق تسارع أعلى وتردد عمل أعلى لتحسين قدرة التحميل وأداء منضدة الماكينة بأكملها. المقعد الأفقي ومقعد الاهتزاز هما نوعان متكاملان، مع هيكل مثالي، مريح في التركيب والضبط. مسار ضغط ثابت، على شكل حرف V، مع قدرة على مقاومة المنحدرات ومقاومة التحميل المتحيز. مضخة زيت مدمجة، هيكل جيد، وسهل التشغيل.
تم تصميم المقعد الرأسي الممتد VT والمشابك المحددة بدقة محسوبة وتصميم متقن لضمان حصول العميل على أفضل أداء وفقًا للهيكل المثالي والمواد عالية الجودة والتصنيع.
عروض قريبة للمكونات الرئيسية — المحرك، والواجهة الموسعة، وتفاصيل النظام.
أرسل أبعاد DUT والوزن ومعيار الاختبار. سيقوم فريقنا الهندسي بالرد بالنموذج الموصى به وحل التركيب خلال يوم عمل واحد.
