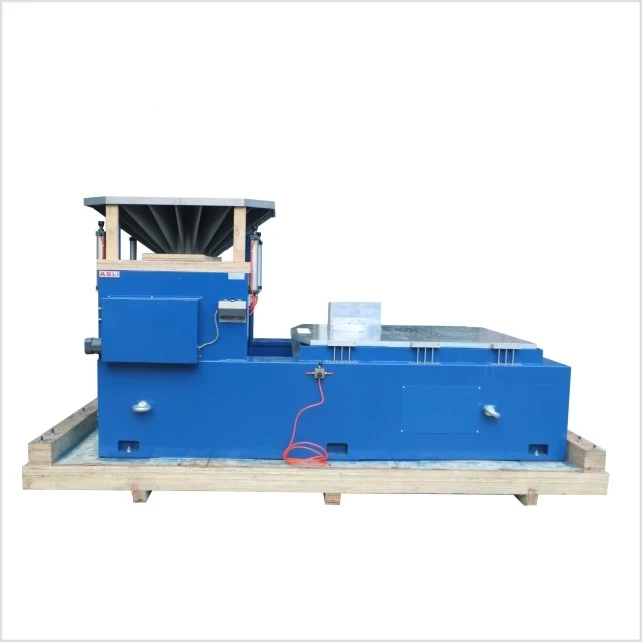

مقعد اختبار الاهتزاز لمحاكاة النقل عالي الترددلحزمة الكرتون
آلة اختبار الاهتزاز الكهرومغناطيسي مخصصة للجودة العالية والأداء العالي والموثوقية العالية والدقة والدقة والتشغيل المريح. إنها منصة اختبار تلبي جميع أنواع مواصفات الاختبار، ويمكن تنفيذها، بما في ذلك IEC، وMIL-STD، وJIS، وASTM، ومواصفات أخرى.
| نموذج | تصنيف جيب القوة (ن) |
تصنيف عشوائي القوة (ن) |
تكرار النطاق (هرتز) |
تصنيف التسارع (م/ث²) |
تصنيف السرعة (م/ث) |
الإزاحة المقدرة (ع-ع) مم |
الأعلى. تحميل (كجم) |
لفائف متحركة (كجم) |
البعد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| إس-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| إس-3أ | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| إس-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| إس-6أ | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| إس-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| إس-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| إس-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| إس-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| إس-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| إس-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| إس-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| نموذج | حجم المقعد (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 | 5-1000 | 6.6 |
| LT0303 | 300×300×26 | 5-1500 | 7.8 |
| LT0303 | 300×300×30 | 5-2000 | 9.0 |
| LT0404 | 400×400×22 | 5-1000 | 11.2 |
| LT0404 | 400×400×26 | 5-1400 | 13.2 |
| LT0404 | 400×400×30 | 5-2000 | 16.0 |
| LT0505 | 500×500×25 | 5-1000 | 19.3 |
| LT0505 | 500×500×30 | 5-1500 | 23.1 |
| LT0505 | 500×500×35 | 5-2000 | 27.0 |
| LT0606 | 600×600×25 | 5-1000 | 27.5 |
| LT0606 | 600×600×30 | 5-1200 | 33.0 |
| LT0606 | 600×600×40 | 5-2000 | 45 |
| LT0707 | 700×700×25 | 5-800 | 36.8 |
| LT0707 | 700×700×30 | 5-1000 | 44.2 |
| LT0707 | 700×700×35 | 5-1500 | 52 |
| نموذج | الوزن (كجم) | الأعلى. التردد (هرتز) | حجم مقاعد البدلاء |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (دائري) | 220 | 350 | Φ1200 |
تم تصميم آلة اهتزاز النقل المحاكاة ذات الحزمة العالية التردد بالكامل وفقًا لمعايير الاختبارات المتعلقة بالبطارية. في ظل ظروف الاهتزاز المحددة، يتم تثبيت البطارية أو مجموعة البطارية على طاولة الاهتزاز واهتزازها في ثلاثة اتجاهات متعامدة بشكل متبادل وفقًا للتردد المحدد والتسارع ووضع الإزاحة. يجب ألا تتسرب البطارية المقاسة أو تفقد قواها أو تنكسر أو تشتعل فيها النيران أو تنفجر.
محرك خفيف الوزن مبرد بالهواء مع رنين عالي من الدرجة الأولى.
نوع التبديل، كفاءة تزيد عن 90%، خرج منخفض التشويه.
منفاخ منخفض الضوضاء مصمم للتشغيل المستمر.
لاختبار الاهتزاز الأفقي مع مسار الضغط الثابت.
مقعد VT عمودي ممتد مع مشابك محددة.
ضمن منضدة تحميل صغيرة، يتم تحقيق تسارع أعلى وتردد عمل أعلى لتحسين قدرة التحميل وأداء منضدة الماكينة بأكملها. المقعد الأفقي ومقعد الاهتزاز هما نوعان متكاملان، مع هيكل مثالي، مريح في التركيب والضبط. مسار ضغط ثابت، على شكل حرف V، مع قدرة على مقاومة المنحدرات ومقاومة التحميل المتحيز. مضخة زيت مدمجة، هيكل جيد، وسهل التشغيل.
تم تصميم المقعد الرأسي الممتد VT والمشابك المحددة بدقة محسوبة وتصميم متقن لضمان حصول العميل على أفضل أداء وفقًا للهيكل المثالي والمواد عالية الجودة والتصنيع.
عروض مقربة للمكونات الرئيسية — جسم النظام، والحامل الأفقي، والموسع الرأسي، والموصل.
تتوفر صور عالية الدقة ورسومات الأبعاد عند الطلب.
أرسل أبعاد DUT والوزن ومعيار الاختبار. سيقوم فريقنا الهندسي بالرد بالنموذج الموصى به وحل التركيب خلال يوم عمل واحد.
