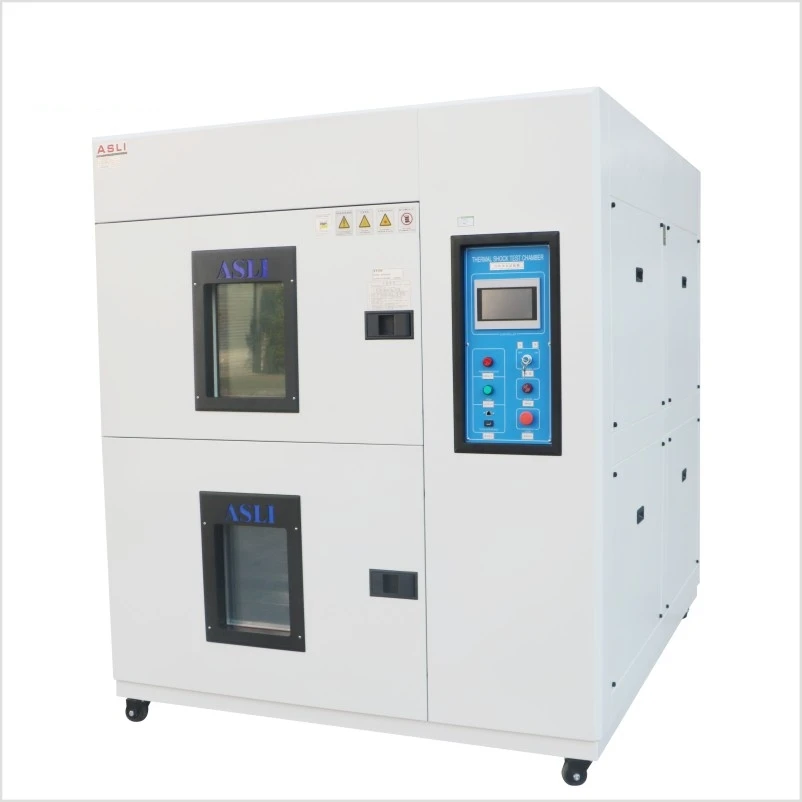

غرفة اختبار الصدمة الحرارية ذات المنطقتين لتسريع الشيخوخة
تُستخدم هذه الغرفة لمحاكاة دورة الحرارة السريعة بين الحرارة الشديدة والبرودة، حيث تختبر متانة المواد وموثوقيتها. مثالية للإلكترونيات والبلاستيك وقطع غيار السيارات والمكونات العسكرية.
سلسلة TS — معدات اختبار مقاومة الصدمات الحرارية
| المعلمة | TS-49 (أ~ج) | TS-80 (أ~ج) | TS-150 (أ~ج) | TS-252 (أ~ج) | TS-450 (أ~ج) |
|---|---|---|---|---|---|
| البعد الداخلي العرض × الارتفاع × العمق (مم) | 400 × 350 × 350 | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600 | 800 × 750 × 750 |
| البعد الخارجي العرض × الارتفاع × العمق (مم) | 1400 × 1800 × 1400 | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750 | 1800 × 2200 × 1900 |
| نطاق درجة الحرارة لمنطقة الاختبار | النوع أ: -40 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختياري) | النوع ب: -55 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختياري) | النوع ج: -65 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختياري) | ||||
| نطاق درجة حرارة عالية | +60 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختياري) | ||||
| نطاق درجة حرارة منخفضة | -10 درجة مئوية ~ -40 درجة مئوية (أ) / -55 درجة مئوية (ب) / -65 درجة مئوية (ج) | ||||
| وقت التعرض - مرتفع / منخفض | عالية (+60 درجة مئوية ~ +150 درجة مئوية): 30 دقيقة | منخفض (-10 درجة مئوية ~ أ / ب / ج): 30 دقيقة | ||||
| وقت التسخين - فتحة تخزين الحرارة | درجة الحرارة ~ 200 درجة مئوية / حوالي 45 دقيقة | ||||
| وقت التبريد — فتحة تخزين التبريد | درجة الحرارة ~ -75 درجة مئوية / حوالي 100 دقيقة | ||||
| وقت الاسترداد / وقت التحويل | ≥ 5 دقائق / ≥ 5 ثانية | ||||
| دقة التحكم / التوحيد | ± 0.5 درجة مئوية / ± 2 درجة مئوية | ||||
| المواد الداخلية والخارجية | الصندوق الداخلي: الفولاذ المقاوم للصدأ SUS 304#. الصندوق الخارجي: الفولاذ المقاوم للصدأ أو الفولاذ المدلفن على البارد مع طلاء الطلاء. | ||||
| المواد العازلة | مواد عازلة مقاومة لدرجات الحرارة العالية وعالية الكثافة فورمات الكلور / أسيتات الإيثيل | ||||
| ميكانيكا | P.I.D + S.S.R + نظام التحكم في درجة الحرارة المتوازن بالكمبيوتر الصغير | ||||
| نظام التبريد | ضاغط مزدوج المرحلة شبه محكم (مبرد بالماء) / ضاغط محكم مزدوج المرحلة (مبرد بالهواء) | ||||
| أجهزة الحماية الأمنية | قاطع غير منصهر؛ مفتاح الضغط العالي/المنخفض للضاغط؛ مفتاح الضغط العالي للثلاجة؛ نظام تحذير الفشل. إنذار إلكتروني | ||||
| مُكَمِّلات | نافذة العرض (طلب خاص) | ||||
| ضاغط | ماركة تيكومسيه الفرنسية؛ ماركة بيزر الألمانية | ||||
| قوة | تيار متردد 220 فولت 1 فاز 3 أسلاك 50/60 هرتز | تيار متردد 380 فولت، 3 مراحل، 5 أسلاك، 50/60 هرتز | ||||
| الوزن (تقريبًا) | 450 كجم | 600 كجم | 750 كجم | 950 كجم | 1200 كجم |
هل تحتاج إلى حجم غرفة مخصص، أو درجة حرارة، أو معيار اختبار محدد؟ أرسل لنا مواصفات DUT الخاصة بك وملفك الاختباري - وسيوصي فريقنا بالتكوين وعرض الأسعار خلال 24 ساعة.
يختبر كيفية تحمل المواد والتجمعات للتحولات السريعة بين درجات الحرارة العالية والمنخفضة للغاية - مما يكشف عن التغيرات الكيميائية أو الأضرار المادية الناجمة عن التمدد الحراري والانكماش البارد.
تم تصميم سلسلة TS للوفاء بمتطلبات EN 60068-2-14، حيث تعرض العينات لتغيرات سريعة في درجات الحرارة خلال فترة قصيرة - مما يؤدي إلى تسريع أوضاع الفشل التي قد تستغرق وقتًا أطول بكثير للظهور في الظروف العادية. مناسبة للمعادن والبلاستيك والمطاط والإلكترونيات والمواد المركبة.
صور عالية الدقة ورسومات الأبعاد متاحة عند الطلب.
تصميمان من الغرفتين ليتوافقان مع طرق الاختبار المختلفة ومتطلبات وقت الدورة.
تتحرك سلة العينات عموديًا بين الغرفة ذات درجة الحرارة العالية والغرفة ذات درجة الحرارة المنخفضة. وقت نقل سريع، وإنتاجية عالية للدورة — مثالية لاختبارات التدوير عالية التردد.
غرفة واحدة مع تبديل تدفق الهواء الساخن والبارد بسرعة عالية. تظل العينة ثابتة أثناء الاختبار بأكمله — دون أي حركة ميكانيكية أو نقل للسلة.
تصميم نقل السلة مع التراص العمودي لغرف درجات الحرارة العالية والمنخفضة.
عينة ثابتة مع تبديل تدفق الهواء الساخن / البارد عالي السرعة في غرفة واحدة - بدون نقل السلة.
في الممارسة العملية:يطابق ملفات تعريف الاختبار القياسية IEC وEN - مما يعمل على تسريع اكتشاف الفشل دون الحاجة إلى دورات زمنية طويلة.
في الممارسة العملية:حدد الدرجة التي تتوافق مع معيار الاختبار الخاص بك. تتوفر القدرة على تحمل درجات الحرارة العالية حتى 200 درجة مئوية كخيار.
في الممارسة العملية:يقوم بتشغيل تسلسلات صدمات تلقائية طويلة دون تدخل المشغل - وهو مثالي لاختبارات التأهيل التي تستغرق عدة أيام.
في الممارسة العملية:قم بتعيين ملفات تعريف الاختبار وتسجيل البيانات عبر واجهة واحدة. توفر أوضاع الصدمات الأوتوماتيكية أو اليدوية تحكمًا مرنًا في الاختبار.
ميزات التحكم وركوب الدراجات والمراقبة متضمنة في كل غرفة صدمات حرارية.
مصممة لتلبية معايير الصدمة الحرارية والتغير السريع في درجة الحرارة التالية.
ملفات تعريف درجة الحرارة الفعلية المسجلة من غرفة الصدمات الحرارية من سلسلة TS.
توضح الرسوم البيانية ملف درجة الحرارة أثناء دورة الصدمة الحرارية النموذجية.
طبقات حماية مستقلة — تحمي عينتك، والمشغل، والنظام.
مناسب لاختبار الصدمات الحرارية للمعادن والبلاستيك والمطاط والإلكترونيات والمواد المركبة.
يقوم العملاء العالميون بزيارة مصنعنا لفحص المعدات واختبار قبول المصنع والمناقشات الفنية.
