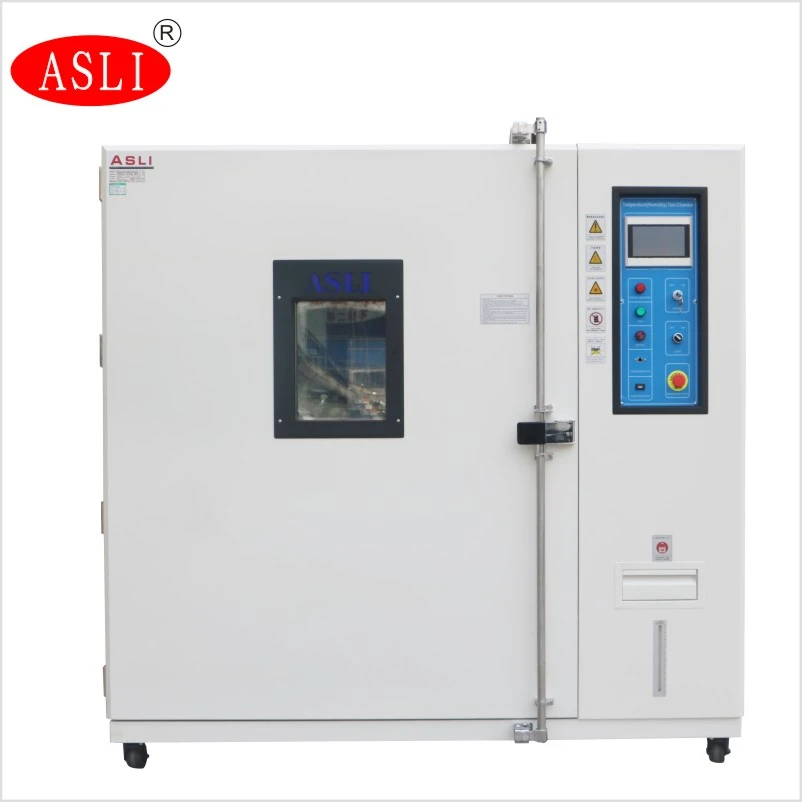

الجيديك22-A104 اختبار صدمة درجة حرارة الدراجات الحرارية اثنين في غرفة واحدةتم تصميمه لاختبار الموثوقية المتقدمة لأجهزة أشباه الموصلات والدوائر المتكاملة والمكونات الإلكترونية في ظل ظروف درجات الحرارة القصوى.
تتكامل هذه الغرفةوظائف التدوير الحراري والتغير السريع في درجات الحرارة واختبار الصدمات الحرارية في نظام واحدمما يسمح للمختبرات بإجراء اختبارات الإجهاد البيئي المتعددة باستخدام قطعة واحدة من المعدات.
بالمقارنة مع غرف الاختبار التقليدية، يمكن للنظام محاكاة التحولات السريعة في درجات الحرارة مع الحفاظ على التحكم البيئي الدقيق. إنها مناسبة بشكل خاص للتحقق من موثوقية أشباه الموصلات، والتحقق من صحة إلكترونيات السيارات، واختبار المكونات الإلكترونية عالية الأداء.
بالإضافة إلى دورة درجة الحرارة واختبار الصدمة الحرارية، يمكن أن توفر الغرفة أيضًاالتحكم في الرطوبة أثناء درجات الحرارة المرتفعة أو ظروف تغير درجة الحرارة الخطية، مما يتيح محاكاة بيئية أكثر شمولاً لتطبيقات الاختبار الصعبة.
تم تصميم النظام لتلبية معايير اختبار الموثوقية المعترف بها دوليًا والمستخدمة على نطاق واسع في صناعات أشباه الموصلات والسيارات.
يتم استخدام اختبار الصدمة الحرارية لدرجة حرارة الدراجات اثنين في غرفة واحدة على نطاق واسع لاختبار الموثوقية في الصناعات التالية:
اختبار أشباه الموصلات والدوائر المتكاملة
التحقق من إلكترونيات السيارات
اختبار موثوقية المكونات الإلكترونية
اختبار متانة ثنائي الفينيل متعدد الكلور والوحدة النمطية
اختبار المكونات الإلكترونية الفضائية
المعامل البحثية ومراكز فحص الجودة
نظام اختبار بيئي اثنان في واحد
يجمع بين وظائف التدوير الحراري واختبار الصدمات الحرارية في غرفة واحدة لتحسين كفاءة الاختبار وتقليل الاستثمار في المعدات.
التحول السريع لدرجة الحرارة
قادرة على إجراء اختبارات التغير السريع في درجة الحرارة لمحاكاة ظروف الإجهاد البيئي الشديد.
القدرة على التحكم في الرطوبة
يدعم التحكم في الرطوبة تحت درجة حرارة عالية وظروف تغيير درجة الحرارة الخطية المحددة لمحاكاة بيئية متقدمة.
التحكم الدقيق في درجة الحرارة
يضمن توزيعًا مستقرًا ودقيقًا لدرجة الحرارة أثناء دورات الاختبار.
تصميم عالي الموثوقية
تم تصميمه للعمل المعملي المستمر مع أداء مستقر وبنية متينة.
يدعم النظام متطلبات الاختبار شائعة الاستخدام في التحقق من الموثوقية الإلكترونية لأشباه الموصلات والسيارات، بما في ذلك:
إيك 60749-4-2002
إيك-Q100
يتم اعتماد هذه المعايير على نطاق واسع لتقييم موثوقية أجهزة أشباه الموصلات والدوائر المتكاملة.
| نموذج | ث-80 | ث-150 | ث-225 | ث-408 | ث-800 | ث-1000 |
| البعد الداخلي | 400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000 |
| العرض × الارتفاع × العمق (مم) | ||||||
| البعد الخارجي | 950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450 |
| العرض × الارتفاع × العمق (مم) | ||||||
| نطاق درجة الحرارة | T الحد الأدنى: درجة حرارة منخفضة (A:25°C B:0°C C:-20°C D:-40°C E:-60°C F:-70°C) | |||||
| Tmax: درجة حرارة عالية (150 درجة مئوية، 180 درجة مئوية، 200 درجة مئوية) | ||||||
| نطاق الرطوبة | اختياري: (20%~98% رطوبة نسبية /10%-98% رطوبة نسبية / 5%-98% رطوبة نسبية) | |||||
| الدقة التحليلية/ | 0.1 درجة مئوية؛ 0.1% رطوبة نسبية/±2.0 درجة مئوية؛ ±3.0% رطوبة نسبية | |||||
| توحيد التوزيع | ||||||
| درجة الحرارة | ||||||
| والرطوبة | ||||||
| دقة التحكم | ±0.5 درجة مئوية؛ ±2.5% رطوبة نسبية | |||||
| درجة الحرارة و | ||||||
| رطوبة | ||||||
| ارتفاع درجة الحرارة/ | ارتفاع درجة الحرارة حوالي 0.1 ~ 3.0 درجة مئوية / دقيقة | |||||
| معدل سرعة الانخفاض | انخفاض درجات الحرارة تقريبا 0.1~1.5 درجة مئوية/دقيقة؛ | |||||
| (معدل سرعة السقوط الحد الأدنى 1.5 درجة مئوية في الدقيقة هو شرط اختياري خاص) | ||||||
| مادة |  مادة الصندوق الداخلي هي الفولاذ المقاوم للصدأ SUS 304#، والصندوق الخارجي مصنوع من الفولاذ المقاوم للصدأ أو |
|||||
| انظر الفولاذ المدرفل على البارد والمطلي بالطلاء، والمواد العازلة مقاومة لدرجات الحرارة المرتفعة، | ||||||
| مواد عازلة عالية الكثافة، كلور فورمات، إيثيل أسيتوم | ||||||
| نظام التبريد | تبريد الرياح أو تبريد المياه / ضاغط قطعة واحدة (-40 درجة مئوية، قطعة مزدوجة | |||||
| ضاغط -70 درجة مئوية) | ||||||
| أجهزة الحماية | مفتاح خالي من الصمامات، ومفتاح حماية من التحميل الزائد للضاغط، والجهد العالي والمنخفض | |||||
| مفتاح حماية سائل التبريد، والرطوبة الزائدة، ومفتاح الحماية من درجة الحرارة الزائدة، والصمامات، | ||||||
| نظام التحذير من الأعطال، والحماية من تحذير تخزين المياه القصيرة | ||||||
| الملحقات الاختيارية | باب داخلي مع فتحة تشغيل، مسجل، منقي مياه، مزيل رطوبة | |||||
| ضاغط | ماركة تيكومسيه الفرنسية، ماركة بيزر الألمانية | |||||
| قوة | AC220V 1ph 3 خطوط، 50/60 هرتز، AC380V 3ph 5 خطوط، 50/60 هرتز | |||||
| تقريبا. الوزن (كجم) | 150 | 180 | 250 | 320 | 400 | 450 |
