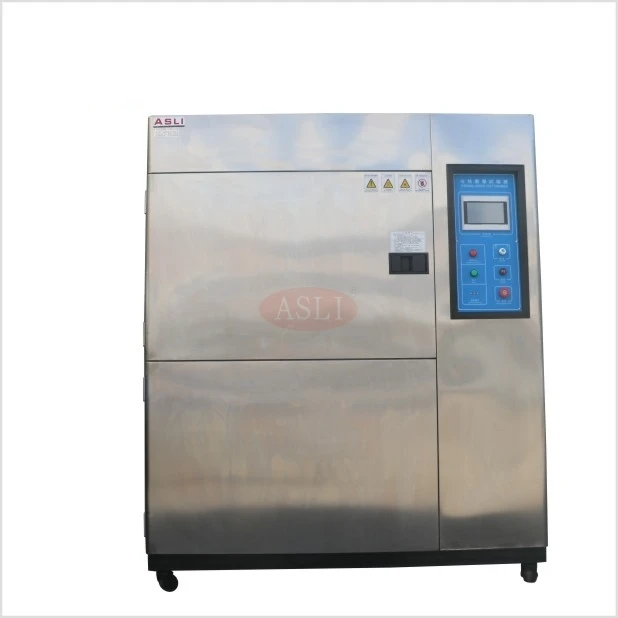

غرفة الصدمات الحرارية ثلاثية المناطق تستخدم لاختبار هيكل المادة أو المادة المركبة في لحظة من خلال درجات الحرارة العالية للغاية والبيئة المستمرة ذات درجة الحرارة المنخفضة للغاية والتي يمكنها تحمل درجة النظام في أقصر وقت ممكن لاختبار التمدد الحراري والانكماش الناتج عن التغيرات الكيميائية والضرر الجسدي.
يمكن استخدام مادة الكائن القابلة للتطبيق، بما في ذلك المعادن والبلاستيك والمطاط والإلكترونيات ... وما إلى ذلك، كأساس لتحسين المنتج أو مرجعه.
غرفة الصدمات الحرارية ذات 3 مناطقيستخدم لاختبار قدرة هيكل المادة أو المواد المركبة على تحمل التغيرات البيئية المستمرة بين درجة الحرارة المرتفعة للغاية ودرجة الحرارة المنخفضة خلال فترة قصيرة، وبالتالي فهم التغيرات الكيميائية أو الأضرار الفيزيائية الناجمة عن التمدد من الحرارة والانكماش من البرد في أقصر وقت ممكن. تنطبق هذه المواصفة على المعادن والبلاستيك والمطاط والإلكترونيات وغيرها من المواد. يمكن استخدام نتيجة الاختبار كمرجع أو أساس لتحسين المنتج.
IEC EN60068-2-14 اختبار التغير السريع في درجة الحرارة:
بيانات اختبار غرفة اختبار الصدمة الحرارية لدينا:
| المعلمات الفنية لغرفة اختبار الصدمة الحرارية | |||||||||
| نموذج | TS-42(أ~ج) | TS-80(أ~ج) | TS-150(أ~ج) | TS-252(أ~ج) | TS-450(أ~ج) | ||||
| البعد الداخلي العرض*الارتفاع*العمق (مم) |
400*350*350 | 500*400*400 | 600*500*500 | 700*600*600 | 800*750*750 | ||||
| البعد الخارجي العرض * الارتفاع * العمق (مم) |
1400*1800*1400 | 1550*1950*1550 | 1600*2000*1700 | 1700*2100*1750 | 1800*2200*1900 | ||||
| نطاق درجة الحرارة لمنطقة الاختبار | النوع أ: -40 درجة مئوية ~+150 درجة مئوية (200 درجة مئوية اختيارية) |
النوع ب: -55 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختيارية) |
النوع C: -65 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختيارية) |
||||||
| نطاق درجة الحرارة العالية لمنطقة الاختبار: +60 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختيارية) ؛ نطاق درجة الحرارة المنخفضة لمنطقة الاختبار: -10 درجة مئوية ~ -40 درجة مئوية / -55 درجة مئوية / -65 درجة مئوية |
|||||||||
| وقت التعرض لدرجة الحرارة العالية/المنخفضة | وقت التعرض لدرجة الحرارة العالية: +60 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختيارية) 30 دقيقة | ||||||||
| وقت التعرض لدرجة الحرارة المنخفضة: -10 درجة مئوية ~ النوع أ: -40 درجة مئوية/ النوع ب -55 درجة مئوية/ النوع C -65 درجة مئوية 30 دقيقة | |||||||||
| درجة حرارة فتحة تخزين الحرارة/ وقت التدفئة |
RT ~ 200 درجة مئوية / حوالي 45 دقيقة | ||||||||
| درجة حرارة فتحة التخزين البارد/ وقت التبريد |
درجة الحرارة ~ -75 درجة مئوية/ حوالي 100 دقيقة | ||||||||
| وقت استعادة درجة الحرارة/ وقت التحويل |
≥5 دقيقة/ ≥5 ثانية | ||||||||
| دقة التحكم / توحيد التوزيع |
±0.5 درجة مئوية/±2 درجة مئوية | ||||||||
| المواد الداخلية والخارجية | مادة الصندوق الداخلي هي الفولاذ المقاوم للصدأ SUS 304#، أما الصندوق الخارجي فهو الفولاذ المقاوم للصدأ أو الفولاذ المدلفن على البارد مع طلاء الطلاء. | ||||||||
| المواد العازلة | مقاومة لدرجات الحرارة العالية، كثافة عالية، فورمات الكلور، مواد العزل رغوة خلات الإيثيل |
||||||||
| ميكانيكا | P.I.D+S.S.R+ نظام التحكم في درجة الحرارة المتوازن بالكمبيوتر الصغير | ||||||||
| نظام التبريد | ضاغط مزدوج المرحلة شبه محكم (نوع مبرد بالماء) / ضاغط محكم مزدوج المرحلة (نوع تبريد الهواء) |
||||||||
| الحماية الأمنية الأجهزة |
قاطع غير مصهر، مفتاح حماية الضغط العالي والمنخفض للضاغط، مفتاح حماية الضغط العالي للثلاجة، نظام تحذير الفشل، إنذار إلكتروني | ||||||||
| الملحقات | نافذة العرض (طلب خاص) | ||||||||
| ضاغط | ماركة "تيكومسيه" الفرنسية، ماركة بيزر الألمانية | ||||||||
| القوة | AC220V 1 المرحلة 3 خطوط، 50/60 هرتز، AC380V 3 المرحلة 5 خطوط، 50/60 هرتز | ||||||||
| الوزن (تقريبًا) | 450 | 600 | 750 | 950 | |||||
ميزات معدات اختبار مقاومة الصدمات الحرارية:
1. وهي مقسمة إلى ثلاث مناطق: منطقة درجة الحرارة المرتفعة، منطقة درجة الحرارة المنخفضة، ومنطقة الاختبار. عينة الاختبار في الوضع الثابت.
2. استخدام التحكم في الرسم البياني باللمس كواجهة تشغيل، سهل التشغيل.
3. تطبيق محادثة مسار الرياح على طريقة الصدمة لتوزيع درجة الحرارة على منطقة الاختبار لقياس الصدمة الباردة والحرارية.
4. لصدمة درجة الحرارة العالية أو صدمة درجة الحرارة المنخفضة، بحد أقصى. الوقت يصل إلى 999H، والحد الأقصى. دورات الدورة الدموية 9999 مرة.
5. يمكن استخدام النظام لصدمة التدوير الأوتوماتيكية أو الصدمة الانتقائية اليدوية.
6. اعتماد نظام التبريد الثنائي، مع تأثير التبريد السريع. طريقة التبريد هي تبريد الماء.
7. يمكن أن يدخل درجة الحرارة العادية. الاتصالات RS-232 وRS-485.
زيارة العملاء لشركة ASLi:
لا تتردد في الاتصال بنا إذا كان لديك أي شك أو كنت بحاجة إلى خزانة اختبار مقاومة الصدمات الحرارية EN60068-2-14.
