يحاكي نظام اختبار الاهتزاز المشترك لدرجة الحرارة والرطوبة ISO 16750-3 حالة درجة الحرارة والرطوبة والاهتزاز لاختبار خصائص المواد أو المنتجات. يتم تطبيقه على نطاق واسع على منتجات الطيران وأدوات المعلومات الإلكترونية والعدادات والمواد والمنتجات الكهربائية والإلكترونية وجميع أنواع أجزاء SAP الإلكترونية في درجة الحرارة والرطوبة واختبار الاهتزاز تحت بيئة مؤشرات الأداء المختلفة.
عندما يتم اختبار قطعة الاختبار بواسطة نظام اختبار الاهتزاز المشترك لدرجة الحرارة والرطوبة، يتم الجمع بين الاهتزاز (الجيبي أو العشوائي) ودرجة الحرارة (درجة الحرارة العالية أو المنخفضة) والرطوبة والإجهاد الكهربائي وتطبيقها على قطعة الاختبار وفقًا للفترة المحددة. إنه يعكس حقًا الظروف البيئية لقطعة الاختبار أثناء النقل والاستخدام.
نظام اختبار الاهتزاز المشترك لرطوبة درجة الحرارة ISO 16750-3 المتوافق مع منصة اختبار الاهتزاز المناسبة للوفاء بمتطلبات الاختبار البيئي المقابلة لدرجة الحرارة والرطوبة والاهتزاز؛ تطبق على نطاق واسع في الطيران والفضاء والشحن والإلكترونيات والسيارات والاتصالات السلكية واللاسلكية والصناعة.
ميزة غرفة الاختبار المشتركة لشاكر الاهتزاز البيئي:
1. الهيكل المدمج لغرفة الاختبار ونظام التبريد يتميز بتصميم مدمج ورشيق.
وحدة تحكم مستقلة
2. وحدة ضاغط التبريد الأصلية وملحقاتها الرئيسية هي علامة تجارية مشهورة عالميًا؛
3. شاشة LCD ملونة تعمل باللمس، قادرة على التحكم الآلي في برامج درجة الحرارة والرطوبة.
4. الاتصالات RS-232. لتلبية متطلبات العملاء الفريدة، يمكن للمستخدمين الاختيار من بين نماذج مختلفة
يتم استخدام منضدة اختبار الاهتزاز لضمان أنه، بالإضافة إلى التبريد الجيد،
5. نظام إغلاق الحرارة والهواء، مقعد الاهتزاز هذا سوف يتميز أيضًا بتأثير رائع للاهتزاز الميكانيكي
| ISO 16750-3 معلمة نظام اختبار الاهتزاز المشترك لدرجة الحرارة والرطوبة | |||
| نموذج | ثف-512(أ~و) | تي إتش في-1000(أ~و) | ثف-1500 (أ~و) |
| البعد الداخلي العرض * الارتفاع * العمق (مم) | 800*800*800 | 1000*1000*1000 | 1500*1500*1500 |
| البعد الخارجي العرض*الارتفاع*العمق (مم) | 1100*1950*2100 | 1300*2200*2400 | 1800*2400*3000 |
| نطاق درجة الحرارة | درجة حرارة منخفضة: (أ: 25 درجة مئوية؛ ب: 0 درجة مئوية؛ ج: -20 درجة مئوية؛ عمق: -40 درجة مئوية؛ ه: -60 درجة مئوية؛ فهرنهايت: -70 درجة مئوية) درجة حرارة عالية: 100 درجة مئوية (150 درجة مئوية) | ||
| نطاق الرطوبة | 20%~98% رطوبة نسبية (10%-98% رطوبة نسبية/ 5%-98% رطوبة نسبية) حالة اختيارية خاصة تحتاج إلى مزيل الرطوبة) | ||
| إشارة القرار/ توحيد التوزيع من درجة الحرارة والرطوبة | 0.1 درجة مئوية؛ 0.1% رطوبة نسبية/±2.0 درجة مئوية؛ ±3.0% رطوبة نسبية | ||
| التحكم في دقة درجة الحرارة والرطوبة | ±0.5 درجة مئوية؛ ±2.5% رطوبة نسبية | ||
| ارتفاع درجة الحرارة/ سرعة السقوط | ترتفع درجة الحرارة تقريبًا. 0.1 ~ 3.0 درجة مئوية / دقيقة؛ تنخفض درجة الحرارة تقريبًا. 0.3 ~ 1.0 درجة مئوية / دقيقة؛ (يعد المعدل الأسرع لتغير درجة الحرارة أمرًا اختياريًا ) | ||
| المواد الداخلية والخارجية | مادة الصندوق الداخلي هي الفولاذ المقاوم للصدأ SUS 304#، أما الصندوق الخارجي فهو مصنوع من الفولاذ المقاوم للصدأ أو الفولاذ المدرفل على البارد والمطلي بالطلاء. | ||
| المواد العازلة | مقاومة لدرجات الحرارة العالية والكثافة العالية والكلور فورمات والمواد العازلة المصنوعة من مادة أسيتات الإيثيل | ||
| نظام التبريد | تبريد الرياح أو تبريد المياه؛ ضاغط قطعة واحدة لـ -40 درجة مئوية، ضاغط مزدوج القطعة لـ -70 درجة درجة مئوية | ||
| أجهزة الحماية | مفتاح الخالي من المصهر، مفتاح الحماية من التحميل الزائد للضاغط، مفتاح حماية سائل التبريد ذو الجهد العالي والمنخفض، مفتاح الحماية من الرطوبة الزائدة ودرجة الحرارة الزائدة، الصمامات، نظام التحذير من الأعطال، الحماية من تحذير تخزين الماء الزائد | ||
| الملحقات الاختيارية | باب داخلي مزود بفتحة تشغيل (اختياري)، ومسجل (اختياري)، وجهاز تنقية المياه، ومزيل الرطوبة | ||
| معدات اختبار الاهتزاز | اختر مقعد اختبار الاهتزاز المناسب وفقًا لحالة الاختبار الخاصة بالعميل. المعلمات الفنية، يرجى أخذ معلمات اختبار الاهتزاز من النوع الديناميكي الكهربائي في هذا الكتالوج كمرجع | ||
| قوة | تيار متردد 380 فولت، 5 خطوط، 3 مراحل، 50/60 هرتز | ||
لاختبار الاهتزاز عالي التردد:
| نموذج | إس-3 | إس-3أ | إس-6 | إس-6أ | إس-10 | إس-20 | إس-30 | إس-40 | إس-50 |
| قوة الجيب المقدرة (N) | 3000 | 3000 | 6000 | 6000 | 10000 | 20000 | 30000 | 40000 | 50000 |
| القوة العشوائية المقدرة (N) | 3000 | 3000 | 6000 | 6000 | 10000 | 20000 | 30000 | 40000 | 50000 |
| نطاق التردد (هرتز) | 3-3500 | 3-3500 | 3-3500 | 3-3500 | 3-3000 | 3-3000 | 3-2800 | 3-2800 | 3-2700 |
| التسارع المقدر (م/ث2) | 1000 | 400 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| السرعة المقدرة (م/ث) | 1.6 | 1.6 | 1.6 | 1.6 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
| الإزاحة المقدرة (p-p) مم | 25 | 40 | 25 | 51 | 51 | 51 | 5 لتر | 51 | 51 |
| الأعلى. التحميل (كجم) | 100 | 120 | 180 | 250 | 270 | 300 | 450 | 500 | 750 |
| لفائف متحركة (كجم) | 3.5 | 9 | 6.5 | 12 | 14 | 30 | 40 | 50 | 50 |
| ضياء. من لفائف متحركة | Φ150 | Φ230 | Φ230 | Φ230 | Φ240 | Φ320 | Φ450 | Φ450 | Φ450 |

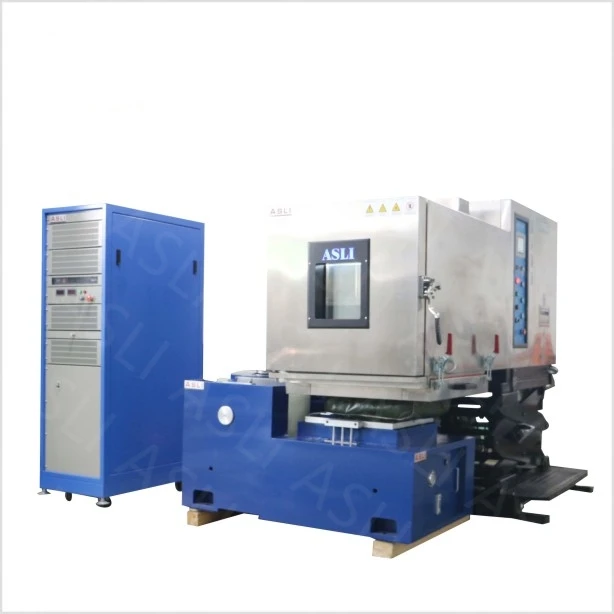

درجة الحرارة البيئية الرطوبة الاهتزاز الكهروديناميكي صور شاكر:
تفاصيل التعبئة:
إذا كانت لديك أي شكوك أو احتياجات بشأن نظام اختبار الاهتزاز المشترك لدرجات الحرارة والرطوبة ISO 16750-3، فلا تتردد في إرسال استفسارك.
