إن اختبار الاهتزاز المجمع المناخي ودرجة حرارة محرك السيارة القياسي EN-60945 هو التحقق من مدى تأثر المعدات أو المكونات بالعوامل المناخية والديناميكية. بالمقارنة مع تأثير العامل الفردي، فإن الاختبار البيئي المشترك يمكن أن يعكس بشكل أكثر واقعية قدرة المنتجات الكهربائية والإلكترونية على التكيف مع التغيرات في درجة الحرارة والرطوبة والاهتزاز أثناء النقل والاستخدام الفعلي. يمكن أن يكشف الاختبار عيوب المنتج عن طريق فحص خواصه الكهربائية أو الخواص الميكانيكية أو التغيرات الفيزيائية الأخرى.
| المعلمة | ثف-408 (أ~و) | ثف-1000 (أ~و) | ثف-1500 (أ~و) |
|---|---|---|---|
| البعد الداخلي العرض × الارتفاع × العمق (مم) | 600 × 850 × 800 | 1000 × 1000 × 1000 | 1500 × 1500 × 1500 |
| البعد الخارجي العرض × الارتفاع × العمق (مم) | 850 × 1950 × 2100 | 1300 × 2200 × 2400 | 1800 × 2400 × 3000 |
| نطاق درجة الحرارة | منخفض: (أ) 25 درجة مئوية / (ب) 0 درجة مئوية / (ج) −20 درجة مئوية / (د) −40 درجة مئوية / (ه) −60 درجة مئوية / (F) −70 درجة مئوية / −75 درجة مئوية عالية: 100 درجة مئوية (150 درجة مئوية / 200 درجة مئوية اختياري) |
منخفض: (أ) 25 درجة مئوية / (ب) 0 درجة مئوية / (ج) −20 درجة مئوية / (د) −40 درجة مئوية / (ه) −60 درجة مئوية / (F) −70 درجة مئوية / −75 درجة مئوية عالية: 100 درجة مئوية (150 درجة مئوية / 200 درجة مئوية اختياري) |
منخفض: (أ) 25 درجة مئوية / (ب) 0 درجة مئوية / (ج) −20 درجة مئوية / (د) −40 درجة مئوية / (ه) −60 درجة مئوية / (F) −70 درجة مئوية / −75 درجة مئوية عالية: 100 درجة مئوية (150 درجة مئوية / 200 درجة مئوية اختياري) |
| نطاق الرطوبة | 20-98% رطوبة نسبية 10-98% / 5-98% متوفر مع مزيل الرطوبة |
20-98% رطوبة نسبية 10-98% / 5-98% متوفر مع مزيل الرطوبة |
20-98% رطوبة نسبية 10-98% / 5-98% متوفر مع مزيل الرطوبة |
| دقة التحكم | ±0.5 درجة مئوية؛ ±2.5% رطوبة نسبية | ±0.5 درجة مئوية؛ ±2.5% رطوبة نسبية | ±0.5 درجة مئوية؛ ±2.5% رطوبة نسبية |
| ارتفاع / انخفاض السرعة | الارتفاع: 0.1-3.0 درجة مئوية/دقيقة السقوط: 0.1-1.0 درجة مئوية/دقيقة (الحد الأدنى 1.5 درجة مئوية/دقيقة اختياري) |
الارتفاع: 0.1-3.0 درجة مئوية/دقيقة السقوط: 0.1-1.0 درجة مئوية/دقيقة (الحد الأدنى 1.5 درجة مئوية/دقيقة اختياري) |
الارتفاع: 0.1-3.0 درجة مئوية/دقيقة السقوط: 0.1-1.0 درجة مئوية/دقيقة (الحد الأدنى 1.5 درجة مئوية/دقيقة اختياري) |
| أجهزة الحماية | مفتاح خالي من الصمامات؛ الزائد للضاغط جهد تبريد عالي/منخفض؛ الرطوبة الزائدة ودرجة الحرارة الزائدة. تحذير من الخطأ؛ تحذير من تخزين الماء على مسافة قصيرة. | مفتاح خالي من الصمامات؛ الزائد للضاغط جهد تبريد عالي/منخفض؛ الرطوبة الزائدة ودرجة الحرارة الزائدة. تحذير من الخطأ؛ تحذير من تخزين الماء على مسافة قصيرة. | مفتاح خالي من الصمامات؛ الزائد للضاغط جهد تبريد عالي/منخفض؛ الرطوبة الزائدة ودرجة الحرارة الزائدة. تحذير من الخطأ؛ تحذير من تخزين الماء على مسافة قصيرة. |
| نموذج | قوة الجيب (ن) | القوة العشوائية (ن) | التردد (هرتز) | التسارع (م/ث²) | السرعة (م/ث) | النزوح (ص) مم | الأعلى. الحمل (كجم) | كتلة الملف (كجم) | حجم الملف (مم) |
|---|---|---|---|---|---|---|---|---|---|
| إس-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| إس-3أ | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| إس-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| إس-6أ | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| إس-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| إس-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| إس-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| إس-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| إس-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| إس-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| إس-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
هل تحتاج إلى حجم غرفة مخصص، أو درجة حرارة، أو نطاق رطوبة، أو مقعد اهتزاز مطابق؟ أرسل مواصفات DUT الخاصة بك - سيوصي فريقنا بالتكوين وعرض الأسعار في غضون 24 ساعة.

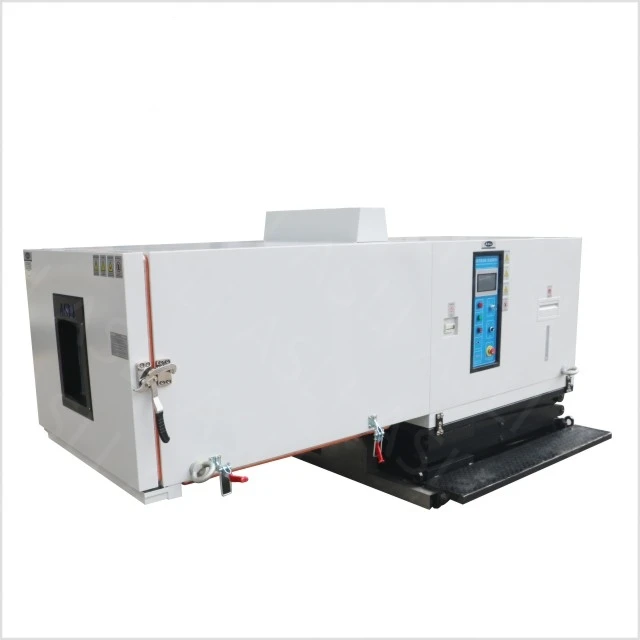

يجمع بين غرفة درجة الحرارة والرطوبة مع شاكر كهروديناميكي مطابق - حتى تتمكن من إجراء اختبارات بيئية مجمعة دون نقل DUT بين الأنظمة.
اختر نموذج غرفة THV حسب الحجم الداخلي (408/1000/1500) ودرجة الحرارة (A–F، وصولاً إلى -75 درجة مئوية). قم بإقرانه مع أي شاكر من السلسلة ES من 3000 نيوتن إلى 100000 نيوتن.
يتم استخدامها في صناعات الطيران والفضاء والشحن والإلكترونيات والسيارات والاتصالات.
في الممارسة العملية:تصميم مدمج مع وحدة تحكم مستقلة - يقلل من مساحة الأرضية ووقت التثبيت مقارنة بالأنظمة المنفصلة.
في الممارسة العملية:اختر الدرجة التي تتوافق مع معيار الاختبار الخاص بك. لا تدفع مقابل السعة التي لا تحتاج إليها.
في الممارسة العملية:مقاومة للتآكل وسهلة التنظيف. مستقر خلال دورات الرطوبة المتكررة - ويطيل عمر الغرفة.
في الممارسة العملية:اختر شاكر السلسلة ES الذي يناسب وزن وقوة DUT لديك — من 3000 نيوتن إلى 100000 نيوتن — بنظام واحد.
معايير الاختبار المدعومة لاختبار درجة الحرارة والرطوبة والاهتزاز مجتمعة.
خمسة مكونات متطابقة — تمت معايرتها كنظام واحد كامل.
الجزء الداخلي من الفولاذ المقاوم للصدأ SUS 304، مع التحكم في درجة الحرارة والرطوبة.
وحدات ضاغط تيكومسيه (فرنسا) وبيزر (ألمانيا).
التحكم الآلي. مزيل الرطوبة الاختياري لاختبارات الرطوبة المنخفضة.
شاكر سلسلة ES المطابق - تم اختياره بواسطة وزن وقوة DUT.
شاشة LCD تعمل باللمس مع اتصال RS-232 لملفات التعريف القابلة للبرمجة.
صور عالية الدقة ورسومات الأبعاد متاحة عند الطلب.
