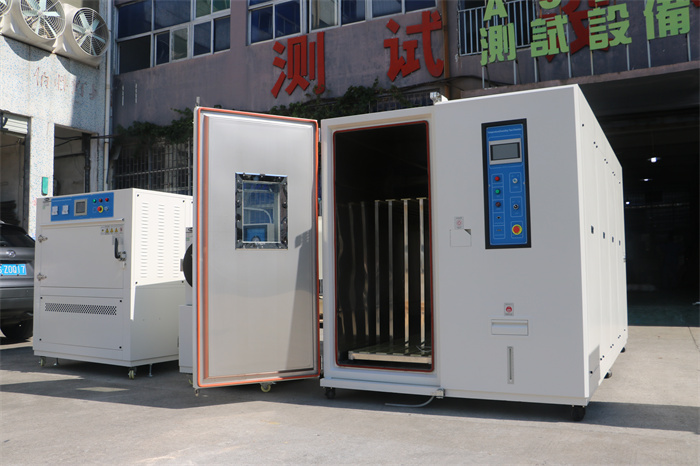

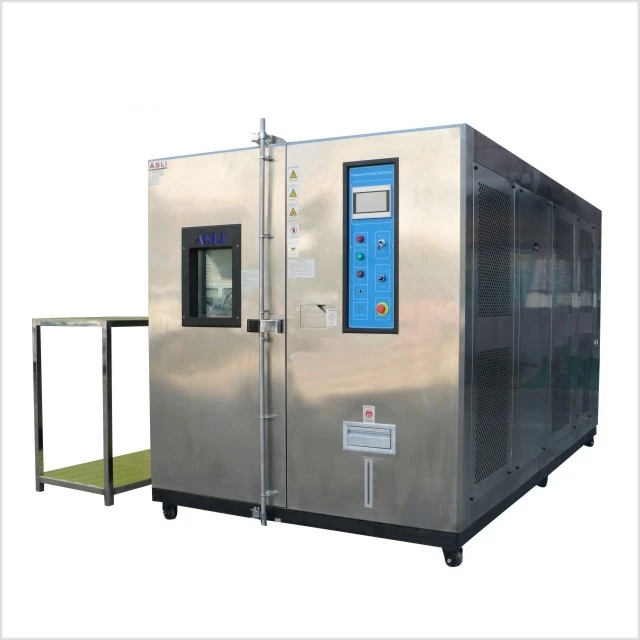

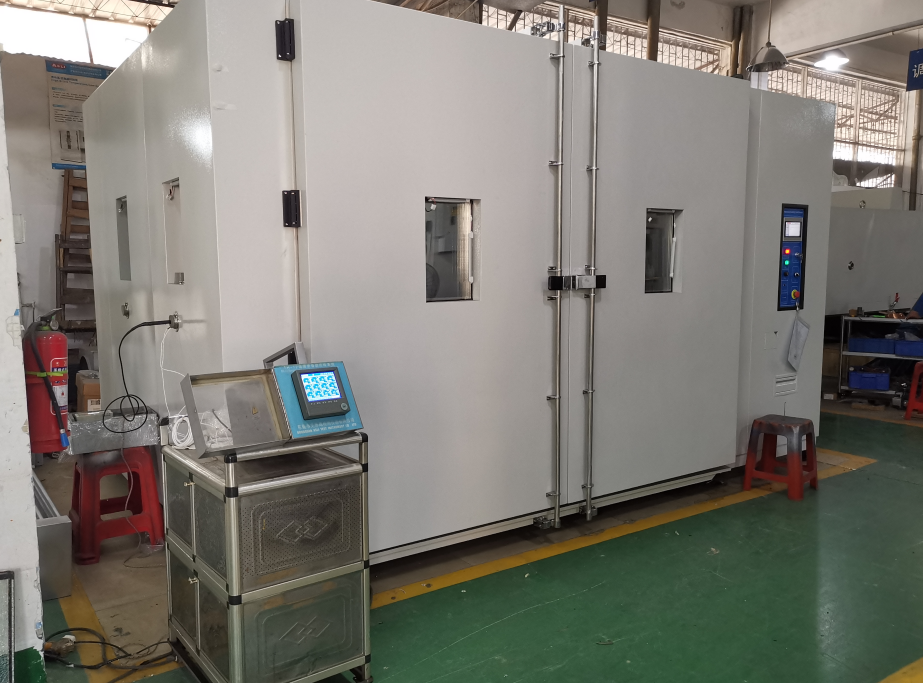

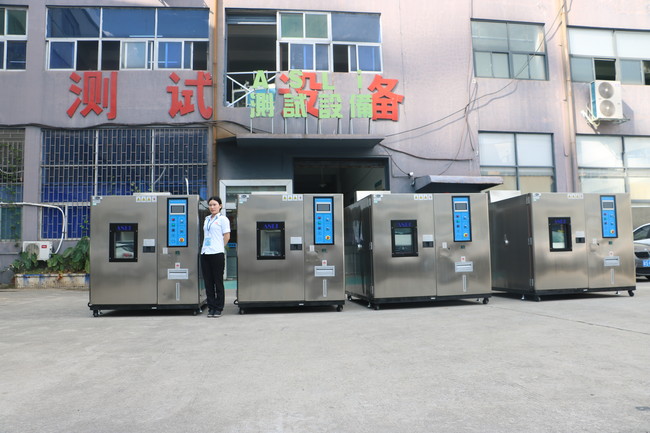

تساعد غرفة اختبار الحرارة الرطبة للألواح الشمسية في تطوير وحدات كهروضوئية وألواح شمسية فعالة من حيث التكلفة وموثوقة لصناعة الطاقة.

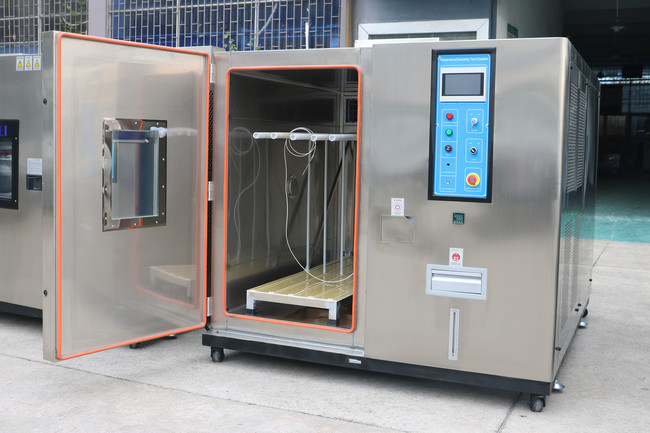

الغرفة اختبار الحرارة الرطبة للألواح الشمسية يمكن تخصيص حجم رف العينة وفقًا لحجم اللوحة الكهروضوئية ويمكنه إجراء اختبارات 85 درجة مئوية و85 رطوبة نسبية.
اختبار الكهروضوئية:يناسب الوحدات الكهروضوئية ذات الأحجام المختلفة؛
درجة حرارة الاختبار:85℃±2℃;
الرطوبة النسبية:85%±5%;
مدة الاختبار:1000 ساعة؛
سعة اللوحة:4 / 6 / 8 / 10 / 12 قطعة؛
معيار:IEC61215، IEC61646، IEC62688، UL1703،
معايرة مجانية
IEC 61215 UL غرفة اختبار الدراجات الحرارية الرطبة / غرف الاختبار المناخية. مصممة لاختبار موثوقية الوحدة الكهروضوئية، ودعم اختبار الدورة الحرارية، واختبار تجميد الرطوبة، واختبار حرارة الرطوبة وفقًا للمعايير IEC 61215، وIEC 61646، وUL1703، وIEC 62108، وIEEE1513، وIEC 61730، وGB9535، وGB18911 والمعايير ذات الصلة. توفر الغرفة تحكمًا دقيقًا في درجة الحرارة والرطوبة لاختبار الحرارة الرطبة لمدة 1000 ساعة على المدى الطويل، واختبار تجميد الرطوبة لمدة 10 دورات، والتدوير الحراري بمعدلات انحدار سريعة.
قارن نماذج سلسلة TH القياسية. للحصول على الأحجام المخصصة ونطاقات درجات الحرارة وخيارات الرطوبة، اتصل بمهندسينا.
| نموذج | ث-80 | ث-150 | ث-225 | ث-408 | ث-800 | ث-1000 |
|---|---|---|---|---|---|---|
| البعد الداخلي العرض × الارتفاع × العمق (مم) |
400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000 |
| البعد الخارجي العرض × الارتفاع × العمق (مم) |
950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450 |
| نطاق درجة الحرارة | T الحد الأدنى: درجة حرارة منخفضة (أ: 25 درجة مئوية ب: 0 درجة مئوية ج: -20 درجة مئوية عمق: -40 درجة مئوية شرق: -60 درجة مئوية فهرنهايت: -70 درجة مئوية) T max: درجة حرارة عالية (150 درجة مئوية، 180 درجة مئوية، 200 درجة مئوية) |
|||||
| نطاق الرطوبة | اختياري: (20%~98% رطوبة نسبية / 10%~98% رطوبة نسبية / 5%~98% رطوبة نسبية) | |||||
| الدقة التحليلية / توحيد التوزيع من درجة الحرارة والرطوبة |
0.1 درجة مئوية؛ 0.1% رطوبة نسبية / ±2.0 درجة مئوية؛ ±3.0% رطوبة نسبية | |||||
| دقة التحكم من درجة الحرارة والرطوبة |
±0.5 درجة مئوية؛ ±2.5% رطوبة نسبية | |||||
| ارتفاع درجة الحرارة / معدل سرعة السقوط |
ارتفاع درجة الحرارة حوالي 0.1 ~ 3.0 درجة مئوية / دقيقة انخفاض درجات الحرارة تقريبا 0.1~1.5 درجة مئوية/دقيقة؛ (معدل سرعة السقوط بحد أدنى 1.5 درجة مئوية في الدقيقة هو شرط اختياري خاص) |
|||||
| مادة | مادة الصندوق الداخلي هي الفولاذ المقاوم للصدأ SUS 304#، والصندوق الخارجي مصنوع من الفولاذ المقاوم للصدأ أو الفولاذ المدلفن على البارد مع طلاء مطلي. مادة عازلة مقاومة لدرجات الحرارة المرتفعة والكثافة العالية وكلور الفورمات ومواد العزل فوم إيثيل أسيتوم | |||||
| نظام التبريد | تبريد الرياح أو تبريد المياه / ضاغط قطعة واحدة (-40 درجة مئوية)، ضاغط مزدوج القطعة (-70 درجة مئوية) | |||||
| أجهزة الحماية | مفتاح الخالي من الصمامات، ومفتاح الحماية من التحميل الزائد للضاغط، ومفتاح حماية سائل التبريد عالي ومنخفض الجهد، ومفتاح الحماية من الرطوبة الزائدة ودرجة الحرارة الزائدة، والصمامات، ونظام التحذير من الأعطال، والحماية من تحذير تخزين الماء القصير | |||||
| الملحقات الاختيارية | باب داخلي مع فتحة تشغيل، مسجل، منقي مياه، مزيل رطوبة | |||||
| ضاغط | ماركة تيكومسيه الفرنسية، ماركة بيزر الألمانية | |||||
| قوة | تيار متردد 220 فولت، 1 فولت، 3 خطوط، 50/60 هرتز | تيار متردد 380 فولت، 3 فولت، 5 خطوط، 50/60 هرتز | |||||
| تقريبا. الوزن (كجم) | 150 | 180 | 250 | 320 | 400 | 450 |
يبلغ وقت الاستخدام المصمم لوحدات الخلايا الشمسية حوالي 20 إلى 30 عامًا. يحاكي اختبار الموثوقية التحقق من تصميم الوحدات الكهروضوئية لسطح الأرض (السيليكون البلوري والسيليكون الرقيق غير المتبلور، المركز)، مما يضمن قدرة الوحدة على العمل على المدى الطويل لأكثر من 20 عامًا في مناخ عام. تتطلب المواصفات أن تخضع وحدات الخلايا الشمسية للاختبارات التالية:
| معيار | ارتفاع درجة الحرارة. رطوبة عالية | درجة حرارة منخفضة | درجة حرارة. معدل التغيير | رقم الدورة |
|---|---|---|---|---|
| IEC61215 | 85 درجة مئوية / 85 ± 5٪ (20 ساعة) | -40 درجة مئوية (0.5 ~ 4 ساعات) | ارتفاع درجة الحرارة. الصعود والهبوط (100 درجة مئوية/ساعة) درجة حرارة منخفضة. الصعود والهبوط (200 درجة مئوية/ساعة) |
10 |
| GB9535 | 85 درجة مئوية / 85 ± 5٪ (20 ساعة) | -40 درجة مئوية (0.5 ~ 4 ساعات) | ارتفاع درجة الحرارة. الصعود والهبوط (100 درجة مئوية/ساعة) درجة حرارة منخفضة. الصعود والهبوط (200 درجة مئوية/ساعة) |
10 |
| IEC61646 | 85 درجة مئوية / 85 ± 5٪ (20 ساعة) | -40 درجة مئوية (0.5 ~ 4 ساعات) | ارتفاع درجة الحرارة. الصعود والهبوط (100 درجة مئوية/ساعة) درجة حرارة منخفضة. الصعود والهبوط (200 درجة مئوية/ساعة) |
10 |
| GB18911 | 85 درجة مئوية / 85 ± 5٪ (20 ساعة) | -40 درجة مئوية (0.5 ~ 4 ساعات) | ارتفاع درجة الحرارة. الصعود والهبوط (100 درجة مئوية/ساعة) درجة حرارة منخفضة. الصعود والهبوط (200 درجة مئوية/ساعة) |
10 |
| UL1703 | 85 درجة مئوية / 85 ± 2.5٪ (20 ساعة) | -40 درجة مئوية (0.5 ~ 4 ساعات) | ارتفاع درجة الحرارة. الصعود والهبوط (100 درجة مئوية/ساعة) درجة حرارة منخفضة. الصعود والهبوط (200 درجة مئوية/ساعة) |
10 |
| IEC62108 | 85 درجة مئوية / 85 ± 2.5٪ (20 ساعة) | -40 درجة مئوية (0.5 ~ 4 ساعات) | ارتفاع درجة الحرارة. الصعود والهبوط (100 درجة مئوية/ساعة) درجة حرارة منخفضة. الصعود والهبوط (200 درجة مئوية/ساعة) |
20 / 40 |
يتم استخدام غرفة اختبار التدوير الحراري الرطب IEC 61215 على نطاق واسع في الصناعات الكهروضوئية والصناعات ذات الصلة من أجل الموثوقية والاستقرار والاختبار البيئي.
اختبار الحرارة الرطبة والتدوير الحراري واختبار تجميد الرطوبة للسيليكون البلوري والوحدات الكهروضوئية ذات الأغشية الرقيقة.
التحقق من التصميم وتقييم موثوقية الخلايا والوحدات الشمسية للأداء الخارجي على المدى الطويل.
اختبارات الشيخوخة البيئية لمكونات تخزين الطاقة ومنتجات الطاقة الجديدة ذات الصلة.
شروط الاختبار المتوافقة مع المعايير IEC61215، IEC61646، UL1703، IEC62108، ومتطلبات الشهادات الكهروضوئية الأخرى.
فحص الإجهاد البيئي لإلكترونيات الطيران وأجهزة الاستشعار ومكونات الفضاء الجوي في ظل ظروف درجات الحرارة والرطوبة القصوى.
اختبار الموثوقية لوحدة التحكم الإلكترونية والمحركات وإلكترونيات السيارات في ظل التدوير الحراري والتعرض للحرارة الرطبة.
اختبار الثبات والرطوبة لمركبات ثنائي الفينيل متعدد الكلور والدوائر المرحلية والموصلات والإلكترونيات الاستهلاكية قبل الإنتاج الضخم.
شروط الاختبار المتوافقة مع المعايير للمشاريع البحثية والدراسات الأكاديمية وأبحاث المواد.
يعتمد الامتثال النهائي على تكوين الغرفة وإعداد الاختبار وأحدث إصدار من كل معيار.
يدعم اختبارات الحرارة الرطبة (MQT 13)، والتدوير الحراري (MQT 11)، واختبارات تجميد الرطوبة (MQT 12) التي تتطلبها المواصفة IEC 61215 والمعايير ذات الصلة.

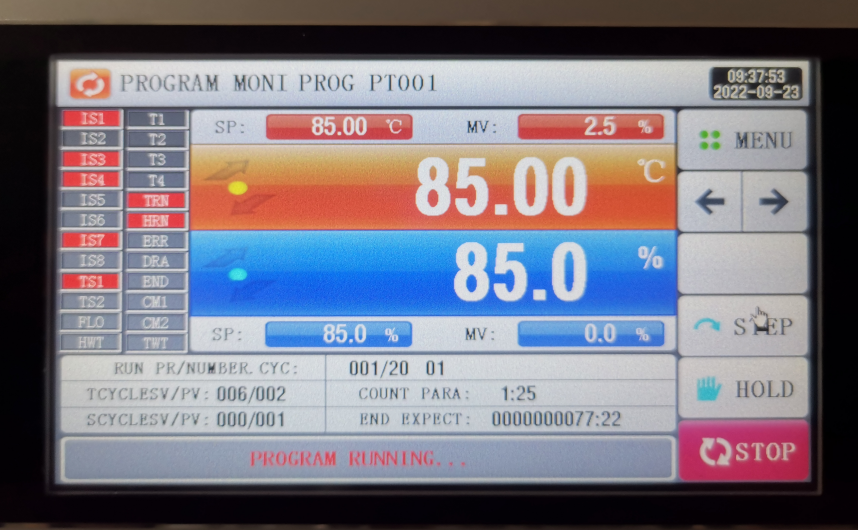

يحافظ التحكم PID وشاشة اللمس مقاس 7 بوصات على دقة ±0.5 درجة مئوية و±2.5% رطوبة نسبية، مما يضمن نتائج اختبار قابلة للتكرار للحرارة الرطبة لمدة 1000 ساعة.
ترتفع درجة الحرارة حتى 3.0 درجة مئوية/دقيقة وتنخفض إلى 1.5 درجة مئوية/دقيقة، مما يلبي متطلبات معدل الانحدار 200 درجة مئوية/ساعة لاختبارات تجميد الرطوبة.
من -70 درجة مئوية إلى +200 درجة مئوية، يغطي ظروف التجميد والرطوبة الشديدة وظروف التدوير الحراري.
الجزء الداخلي من الفولاذ المقاوم للصدأ SUS 304# يقاوم التآكل الناتج عن الرطوبة العالية وركوب الدراجات المتكررة.
تضمن درجة الحرارة الزائدة، والرطوبة الزائدة، والحمل الزائد للضاغط، وحماية نقص المياه التشغيل الآمن على المدى الطويل.
تم تصميم غرفة اختبار التدوير الحراري الرطب IEC 61215 UL لاختبار موثوقية الوحدة الكهروضوئية، ودعم اختبار الدورة الحرارية، واختبار تجميد الرطوبة، واختبار الحرارة الرطبة وفقًا لمعايير IEC 61215 وIEC 61646 وUL1703 وIEC 62108 وIEEE1513 وIEC 61730 وGB9535 وGB18911. إنه يوفر تحكمًا دقيقًا في درجة الحرارة والرطوبة لاختبار الحرارة الرطبة على المدى الطويل لمدة 1000 ساعة عند 85 درجة مئوية/85% رطوبة نسبية، واختبار تجميد الرطوبة لمدة 10 دورات بين -40 درجة مئوية و85 درجة مئوية، والتدوير الحراري بمعدلات انحدار سريعة. الغرفة مناسبة للسيليكون البلوري والوحدات الكهروضوئية ذات الأغشية الرقيقة ووحدات المكثف ومنتجات الطاقة الجديدة ذات الصلة. ASLI حاصلة على شهادة ISO 9001 وقد خدمت المختبرات والجامعات والموزعين في أكثر من 40 دولة منذ عام 1988.
وهو يدعم اختبار الدورة الحرارية (TC)، واختبار تجميد الرطوبة (HF)، والحرارة الرطبة (DH) كما هو مطلوب بموجب IEC61215، وIEC61646، وUL1703، وIEC62108، والمعايير ذات الصلة. كما أنه يلبي متطلبات IEC 61215-2016 4.11/4.12/4.13، IEC61730-2016 MST51/MST52/MST53، والبنود UL1703 35/36.
يتم إجراء اختبار الحرارة الرطبة عند 85 ± 2 درجة مئوية و85% ± 5% رطوبة نسبية لمدة 1000 ساعة. والغرض من ذلك هو تحديد قدرة الوحدة على تحمل تأثيرات اختراق الرطوبة على المدى الطويل.
دورات اختبار تجميد الرطوبة بين -40 درجة مئوية و85 درجة مئوية مع معدل انحدار أقصى لدرجة الحرارة يبلغ 200 درجة مئوية/ساعة (3.33 درجة مئوية/دقيقة). تستغرق كل دورة 24 ساعة، ويتم إجراء الاختبار لمدة 10 دورات (240 ساعة / 10 أيام). والغرض من ذلك هو تحديد قدرة الوحدة على تحمل تأثيرات درجات الحرارة المرتفعة والرطوبة تليها درجات حرارة تحت الصفر.
نعم. تتضمن خيارات درجات الحرارة المنخفضة 25 درجة مئوية، 0 درجة مئوية، -20 درجة مئوية، -40 درجة مئوية، -60 درجة مئوية، و-70 درجة مئوية. تشمل خيارات درجات الحرارة العالية 150 درجة مئوية، 180 درجة مئوية، و200 درجة مئوية. تشتمل خيارات الرطوبة على 20-98%، و10-98%، و5-98% رطوبة نسبية. وتتوفر أحجام مخصصة للغرفة ومنافذ الوصول والأرفف وأنظمة التحكم.
يتم شحن النماذج القياسية عادةً خلال 30 يوم عمل بعد الإيداع. قد تستغرق التكوينات المخصصة وقتًا أطول وفقًا لمتطلبات محددة. يتم تأكيد الجدول الزمني الدقيق قبل الطلب بناءً على النموذج والتكوين.
نحن نقبل T/T (إيداع 30% قبل الإنتاج، ورصيد 70% قبل الشحن)، وخطاب الاعتماد للمعاملات الكبيرة، وWestern Union لقطع الغيار الصغيرة أو أوامر العينات. يتم دعم شروط التجارة بما في ذلك EXW وFOB وCIF وDAP وDDP.
يتم تغليف كل غرفة بطبقة واقية عالية الشد، ومبطنة بقطن EPE اللؤلؤي المقاوم للصدمات، ومعبأة في صندوق خشبي مصمم وفقًا لمعايير الشحن الدولية. تتوفر التعبئة والتغليف الفراغي والنقل المتخصص عند الطلب. نحن ندعم الشحن البحري والشحن الجوي والخدمات السريعة وخطوط النقل المتخصصة مع دعم كامل للتخليص الجمركي.
نحن نقدم ضمانًا لاستبدال قطع الغيار لمدة عام واحد يغطي الملحقات ومشكلات الماكينة خلال فترة الضمان. يتم تضمين خدمة ما بعد البيع مدى الحياة دون أي رسوم إضافية. يوفر فريق الدعم العالمي لدينا استكشاف الأخطاء وإصلاحها عن بعد، وقطع الغيار، والخدمة الاختيارية في الموقع.
نعم. تأتي كل وحدة مع دليل التثبيت ودليل التشغيل باللغة الإنجليزية، بالإضافة إلى فيديو تعليمي. يتوفر التدريب عن بعد عبر مكالمة فيديو، ويمكن ترتيب التثبيت والتدريب في الموقع لمناطق محددة. يتم توفير الدعم الفني المستمر بعد التثبيت.
نعم. نحن ندعم العلامات التجارية OEM/ODM والأدلة والتعبئة والتدريب والدعم الفني. يعتمد موك والتسعير على النموذج والتخصيص. بالنسبة لأوامر OEM/ODM، يكون موك عادةً 1-3 وحدات.
شركتنا حاصلة على شهادة ISO 9001، والعديد من منتجاتنا تحمل شهادة CE. يمكن معايرة جميع المعدات بواسطة مختبرات معتمدة وفقًا لمعايير ISO 17025. شهادات المعايرة وتقارير الاختبار متاحة عند الطلب.
أرسل لنا معيار الاختبار الخاص بك وحجم الوحدة ونطاق درجة الحرارة والرطوبة المطلوب. سيوصي مهندسونا بالنموذج الصحيح أو التكوين المخصص.
