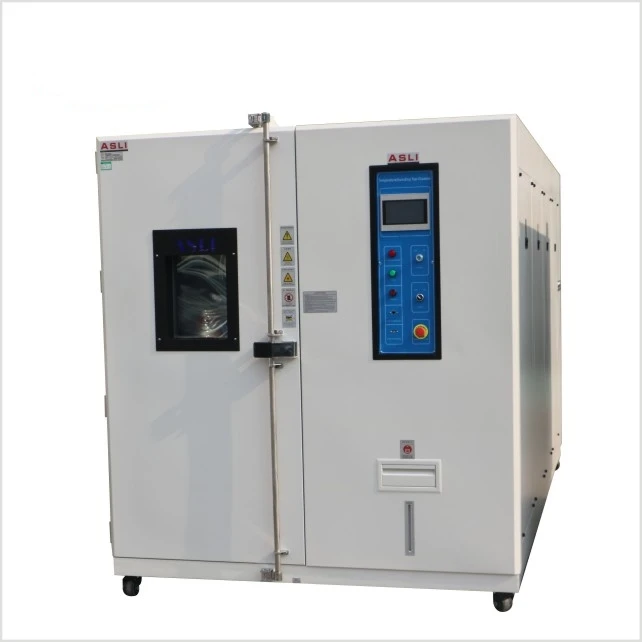

غرفة اختبار تجميد الرطوبة للألواح الشمسية
لتحديد قدرة الوحدة على تحمل تأثيرات درجات الحرارة المرتفعة والرطوبة تليها درجات الحرارة تحت الصفر. بعد تصنيع الوحدة الكهروضوئية عالية الطاقة، فإن الجانب الأكثر أهمية هو المدة التي يمكن للوحدة أن تنتج طاقة مفيدة خلالها. تعد موثوقية الوحدات الكهروضوئية (PV) وعمرها من العوامل الرئيسية لأداء النظام والضمان، وبالتالي فهي في غاية الأهمية فيما يتعلق بأعمال الطاقة الكهروضوئية. يعد الاختبار الميداني الخارجي طريقة دقيقة لتقدير عمر الوحدة. ومع ذلك، نظرًا لأن الوحدات الكهروضوئية تأتي عادةً مع ضمان لمدة خمسة وعشرين عامًا، فإن اختبار الوحدات في الميدان لتلك الفترة الطويلة غير ممكن. وبالتالي، نظرًا لضيق الوقت، تم استخلاص العديد من اختبارات التقادم المتسارع على مر السنين لاختبار موثوقية الوحدات الكهروضوئية. تم اعتماد بروتوكولات الاختبار المتسارع التي أنشأتها منظمات مثل IEC وUL في جميع أنحاء العالم كاختبارات رسمية لتقييم معايير جودة الوحدة وموثوقيتها.

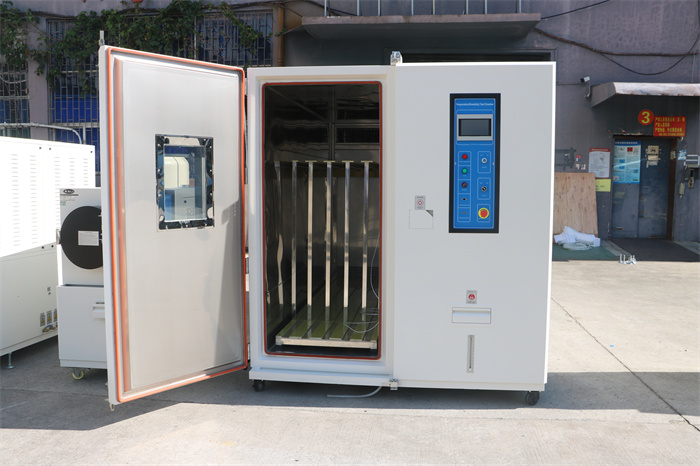

غرفة اختبار تجميد الرطوبة IEC61215. يتم إجراء الاختبار وفقًا للمواصفة IEC 61215:2005. تخضع الوحدات الكهروضوئية للدوران بين درجات حرارة 85 درجة مئوية مع رطوبة نسبية 85% و -40 درجة مئوية. تخضع الوحدات الكهروضوئية إلى 10 دورات كاملة في الغرفة المناخية المغلقة. والغرض من ذلك هو تحديد قدرة الوحدة على مقاومة اختراق الرطوبة. تم تصميم الغرفة لتتوافق مع الرطوبة/الحرارة (IEC 61215 MQT 13)، والتدوير الحراري (IEC 61215 MQT 11)، واختبار تجميد الرطوبة (IEC 61215 MQT 12).
قارن نماذج سلسلة TH القياسية. للحصول على الأحجام المخصصة ونطاقات درجات الحرارة وخيارات الرطوبة، اتصل بمهندسينا.
| نموذج | ث-80 | ث-150 | ث-225 | ث-408 | ث-800 | ث-1000 |
|---|---|---|---|---|---|---|
| البعد الداخلي العرض × الارتفاع × العمق (مم) |
400x500x400 | 500x600x500 | 600x750x500 | 600x850x800 | 1000x1000x800 | 1000x1000x1000 |
| البعد الخارجي العرض × الارتفاع × العمق (مم) |
950x1650x950 | 1050x1750x1050 | 1200x1900x1150 | 1200x1950x1350 | 1600x2000x1450 | 1600x2100x1450 |
| نطاق درجة الحرارة | T الحد الأدنى: درجة حرارة منخفضة (أ: 25 درجة مئوية ب: 0 درجة مئوية ج: -20 درجة مئوية عمق: -40 درجة مئوية شرق: -60 درجة مئوية فهرنهايت: -70 درجة مئوية) T max: درجة حرارة عالية (150 درجة مئوية، 180 درجة مئوية، 200 درجة مئوية) |
|||||
| نطاق الرطوبة | اختياري: (20%~98% رطوبة نسبية / 10%~98% رطوبة نسبية / 5%~98% رطوبة نسبية) | |||||
| الدقة التحليلية / توحيد التوزيع من درجة الحرارة والرطوبة |
0.1 درجة مئوية؛ 0.1% رطوبة نسبية / ±2.0 درجة مئوية؛ ±3.0% رطوبة نسبية | |||||
| دقة التحكم من درجة الحرارة والرطوبة |
±0.5 درجة مئوية؛ ±2.5% رطوبة نسبية | |||||
| ارتفاع درجة الحرارة / معدل سرعة السقوط |
ارتفاع درجة الحرارة حوالي 0.1 ~ 3.0 درجة مئوية / دقيقة انخفاض درجات الحرارة تقريبا 0.1~1.5 درجة مئوية/دقيقة؛ (معدل سرعة السقوط بحد أدنى 1.5 درجة مئوية في الدقيقة هو شرط اختياري خاص) |
|||||
| مادة | مادة الصندوق الداخلي هي الفولاذ المقاوم للصدأ SUS 304#، أما الصندوق الخارجي فهو الفولاذ المقاوم للصدأ أو الفولاذ المدلفن على البارد مع طلاء مطلي. مادة عازلة مقاومة لدرجات الحرارة المرتفعة والكثافة العالية وكلور الفورمات ومواد العزل فوم إيثيل أسيتوم | |||||
| نظام التبريد | تبريد الرياح أو تبريد المياه / ضاغط قطعة واحدة (-40 درجة مئوية)، ضاغط مزدوج القطعة (-70 درجة مئوية) | |||||
| أجهزة الحماية | مفتاح الخالي من الصمامات، ومفتاح الحماية من التحميل الزائد للضاغط، ومفتاح حماية سائل التبريد عالي ومنخفض الجهد، ومفتاح الحماية من الرطوبة الزائدة ودرجة الحرارة الزائدة، والصمامات، ونظام التحذير من الأعطال، والحماية من تحذير تخزين الماء القصير | |||||
| الملحقات الاختيارية | باب داخلي مع فتحة تشغيل، مسجل، منقي مياه، مزيل رطوبة | |||||
| ضاغط | ماركة تيكومسيه الفرنسية، ماركة بيزر الألمانية | |||||
| قوة | تيار متردد 220 فولت، 1 فولت، 3 خطوط، 50/60 هرتز | تيار متردد 380 فولت، 3 فولت، 5 خطوط، 50/60 هرتز | |||||
| تقريبا. الوزن (كجم) | 150 | 180 | 250 | 320 | 400 | 450 |

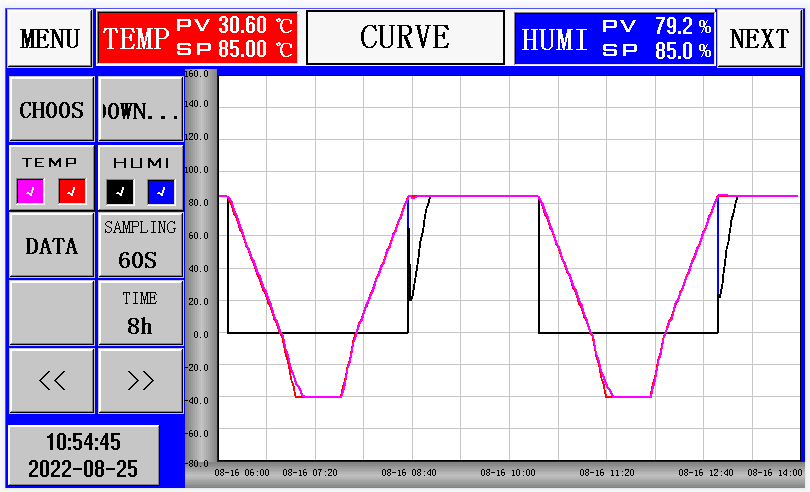

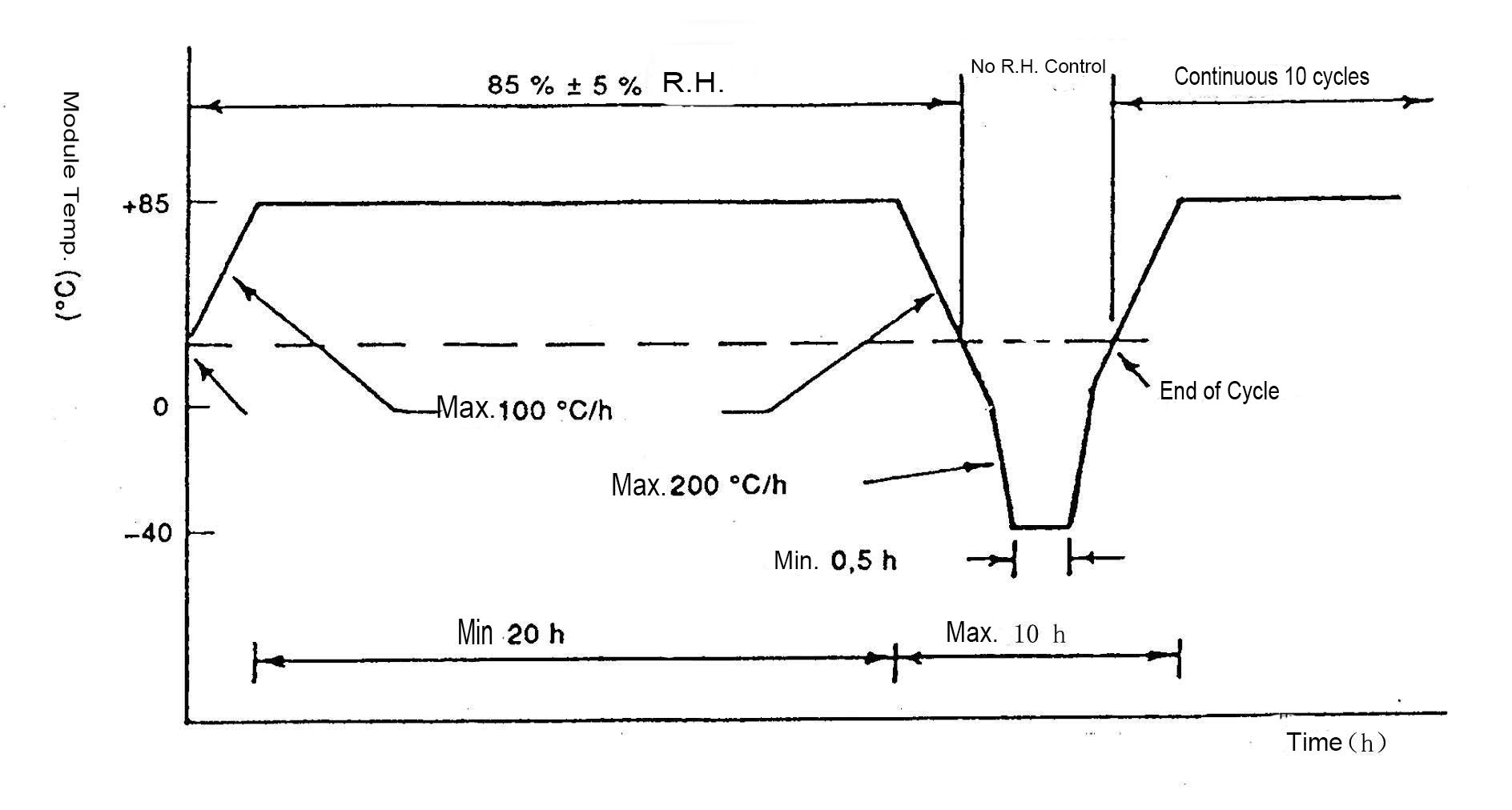

يتم إجراء الاختبار وفقًا للمواصفة IEC 61215:2005. تخضع الوحدات الكهروضوئية للدوران بين درجات حرارة 85 درجة مئوية مع رطوبة نسبية 85% و-40 درجة مئوية. تخضع الوحدات الكهروضوئية إلى 10 دورات كاملة في الغرفة المناخية المغلقة وفقاً للملف الموجود في الصورة أدناه. والغرض من ذلك هو تحديد قدرة الوحدة على مقاومة اختراق الرطوبة.
يبلغ وقت الاستخدام المصمم لوحدة الخلايا الشمسية حوالي 20 إلى 30 عامًا، واختبار الموثوقية هو محاكاة الوحدات الكهروضوئية لسطح الأرض (السيليكون البلوري والأغشية الرقيقة من السيليكون غير المتبلور، المركزة) والتحقق من التصميم، ويمكن أن يسمح للوحدة بالعمل على المدى الطويل أكثر من 20 عامًا في مناخ عام. تتطلب المواصفات إجراء اختبار لوحدة الخلايا الشمسية أدناه.
للتأكد من قدرة الخلية الشمسية على تحمل درجات الحرارة العالية ومستوى الرطوبة العالية مع تأثير درجة الحرارة السالبة، وكذلك التغيير المتكرر الناتج عن درجة الحرارة وفشل التعب الحراري، بالإضافة إلى تحديد قدرة الخلايا الشمسية المقاومة للرطوبة على الاختراق على المدى الطويل لتصميم معدات الاختبار وقدرتها على تلبية المعايير ذات الصلة أدناه:
يتم استخدام غرفة اختبار تجميد الرطوبة هذه على نطاق واسع في الصناعات الكهروضوئية والصناعات ذات الصلة من أجل الموثوقية والاستقرار والاختبار البيئي.
تجميد الرطوبة، والتدوير الحراري، واختبار الحرارة الرطبة للسيليكون البلوري والوحدات الكهروضوئية ذات الأغشية الرقيقة.
التحقق من التصميم وتقييم موثوقية الخلايا والوحدات الشمسية للأداء الخارجي على المدى الطويل.
اختبارات الشيخوخة البيئية لمكونات تخزين الطاقة ومنتجات الطاقة الجديدة ذات الصلة.
شروط الاختبار المتوافقة مع المعايير IEC61215، IEC61646، UL1703، ومتطلبات الشهادات الكهروضوئية الأخرى.
فحص الإجهاد البيئي لإلكترونيات الطيران وأجهزة الاستشعار ومكونات الفضاء الجوي في ظل ظروف درجات الحرارة والرطوبة القصوى.
اختبار الموثوقية لوحدة التحكم الإلكترونية والمحركات وإلكترونيات السيارات في ظل التدوير الحراري والتعرض للحرارة الرطبة.
اختبار الثبات والرطوبة لمركبات ثنائي الفينيل متعدد الكلور والدوائر المرحلية والموصلات والإلكترونيات الاستهلاكية قبل الإنتاج الضخم.
شروط الاختبار المتوافقة مع المعايير للمشاريع البحثية والدراسات الأكاديمية وأبحاث المواد.
يعتمد الامتثال النهائي على تكوين الغرفة وإعداد الاختبار وأحدث إصدار من كل معيار.
يدعم اختبارات تجميد الرطوبة (MQT 12)، والتدوير الحراري (MQT 11)، والحرارة الرطبة (MQT 13) التي تتطلبها المواصفة IEC 61215.
يحافظ التحكم PID وشاشة اللمس مقاس 7 بوصات على دقة ±0.5 درجة مئوية و±2.5% رطوبة نسبية، مما يضمن نتائج اختبار قابلة للتكرار.
من -70 درجة مئوية إلى +200 درجة مئوية، يغطي ظروف التجميد والرطوبة الشديدة وظروف التدوير الحراري.
يعمل نظام صمام التمدد الإلكتروني والعزل عالي الكثافة على تقليل استهلاك الطاقة وتكلفة التشغيل.
الجزء الداخلي من الفولاذ المقاوم للصدأ SUS 304# يقاوم التآكل الناتج عن الرطوبة العالية وركوب الدراجات المتكررة.
تضمن درجة الحرارة الزائدة، والرطوبة الزائدة، والحمل الزائد للضاغط، وحماية نقص المياه التشغيل الآمن.
تم تصميم غرفة اختبار تجميد الرطوبة هذه وفقًا للمعيار IEC 61215: 2005 والمعايير ذات الصلة، وتدعم اختبارات تجميد الرطوبة (MQT 12)، والتدوير الحراري (MQT 11)، والحرارة الرطبة (MQT 13). إنه يُخضع الوحدات الكهروضوئية للتدوير بين 85 درجة مئوية/85% رطوبة نسبية و-40 درجة مئوية لمدة 10 دورات كاملة، مما يحدد قدرة الوحدة على تحمل اختراق الرطوبة. الغرفة مناسبة للسيليكون البلوري والوحدات الكهروضوئية ذات الأغشية الرقيقة ووحدات المكثف ومنتجات الطاقة الجديدة ذات الصلة. فهو يساعد الشركات المصنعة ومختبرات الاختبار ومعاهد الأبحاث على التحقق من موثوقية الوحدة على مدار 20 إلى 30 عامًا من الاستخدام الخارجي. ASLI حاصلة على شهادة ISO 9001 وقد خدمت المختبرات والجامعات والموزعين في أكثر من 40 دولة منذ عام 1988.
تخضع الوحدات الكهروضوئية للدوران بين 85 درجة مئوية مع رطوبة نسبية 85% و-40 درجة مئوية. يخضعون لعشر دورات كاملة في غرفة مناخية مغلقة. والغرض من ذلك هو تحديد قدرة الوحدة على تحمل اختراق الرطوبة.
وهو يدعم الرطوبة/الحرارة (IEC 61215 MQT 13)، والتدوير الحراري (IEC 61215 MQT 11)، واختبار تجميد الرطوبة (IEC 61215 MQT 12). كما أنها تلبي المتطلبات ذات الصلة في IEC 61646، وUL1703، وIEC 62108، وIEEE 1513، وIEC 61730.
توفر الغرفة نطاقًا واسعًا لدرجة الحرارة من -70 درجة مئوية إلى +200 درجة مئوية (اختياري)، ونطاقات رطوبة تتراوح بين 20-98%، أو 10-98%، أو 5-98% رطوبة نسبية. وتتوفر تكوينات مخصصة.
نعم. تشمل الأحجام القياسية 80 لترًا، و150 لترًا، و225 لترًا، و408 لترًا، و800 لترًا، و1000 لترًا. تتوفر الأحجام المخصصة ومنافذ الوصول والأرفف وأنظمة التحكم لتتناسب مع أبعاد الوحدة الخاصة بك وسير عمل الاختبار.
يتم شحن النماذج القياسية عادةً خلال 30 يوم عمل بعد الإيداع. قد تستغرق التكوينات المخصصة وقتًا أطول وفقًا لمتطلبات محددة. يتم تأكيد الجدول الزمني الدقيق قبل الطلب بناءً على النموذج والتكوين.
نحن نقبل T/T (إيداع 30% قبل الإنتاج، ورصيد 70% قبل الشحن)، وخطاب الاعتماد للمعاملات الكبيرة، وWestern Union لقطع الغيار الصغيرة أو أوامر العينات. يتم دعم شروط التجارة بما في ذلك EXW وFOB وCIF وDAP وDDP.
فيلم PP أولاً، ثم رغوة 10 مم بين الماكينة والعلبة، والخارج عبارة عن علبة خشب رقائقي قياسية للتصدير. تتوفر التعبئة والتغليف الفراغي والنقل المتخصص عند الطلب. نحن ندعم الشحن البحري والشحن الجوي والخدمات السريعة وخطوط النقل المتخصصة مع دعم كامل للتخليص الجمركي.
ردود الفعل في غضون ساعتين، وتقديم حل خلال 48 ساعة، والمساعدة في حل المشاكل. نحن نقدم ضمانًا لاستبدال قطع الغيار لمدة عام واحد يغطي الملحقات ومشكلات الماكينة خلال فترة الضمان. يتم تضمين خدمة ما بعد البيع مدى الحياة دون أي رسوم إضافية.
نعم. تأتي كل وحدة مع دليل التثبيت ودليل التشغيل باللغة الإنجليزية، بالإضافة إلى فيديو تعليمي. يتوفر التدريب عن بعد عبر مكالمة فيديو، ويمكن ترتيب التثبيت والتدريب في الموقع لمناطق محددة. يتم توفير الدعم الفني المستمر بعد التثبيت.
نعم. نحن ندعم العلامات التجارية OEM/ODM والأدلة والتعبئة والتدريب والدعم الفني. يعتمد موك والتسعير على النموذج والتخصيص. بالنسبة لأوامر OEM/ODM، يكون موك عادةً 1-3 وحدات.
شركتنا حاصلة على شهادة ISO 9001، والعديد من منتجاتنا تحمل شهادة CE. يمكن معايرة جميع المعدات بواسطة مختبرات معتمدة وفقًا لمعايير ISO 17025. شهادات المعايرة وتقارير الاختبار متاحة عند الطلب.
أرسل لنا معيار الاختبار الخاص بك وحجم الوحدة ونطاق درجة الحرارة والرطوبة المطلوب. سيوصي مهندسونا بالنموذج الصحيح أو التكوين المخصص.
