يتم تطبيق غرفة اختبار الإجهاد المتسارع للغاية (HAST/PCT) لاختبار الموثوقية السريعة على نطاق واسع لاختبار خصائص الختم للوحات الدوائر متعددة الطبقات، وحزم الختم IC، وشاشات LCD، وLED، وأشباه الموصلات، والمواد المغناطيسية، وNdFeB، والأتربة النادرة والحديد المغناطيسي، حيث يمكن اختبار مقاومة الضغط وضيق الهواء للمنتجات المذكورة أعلاه.

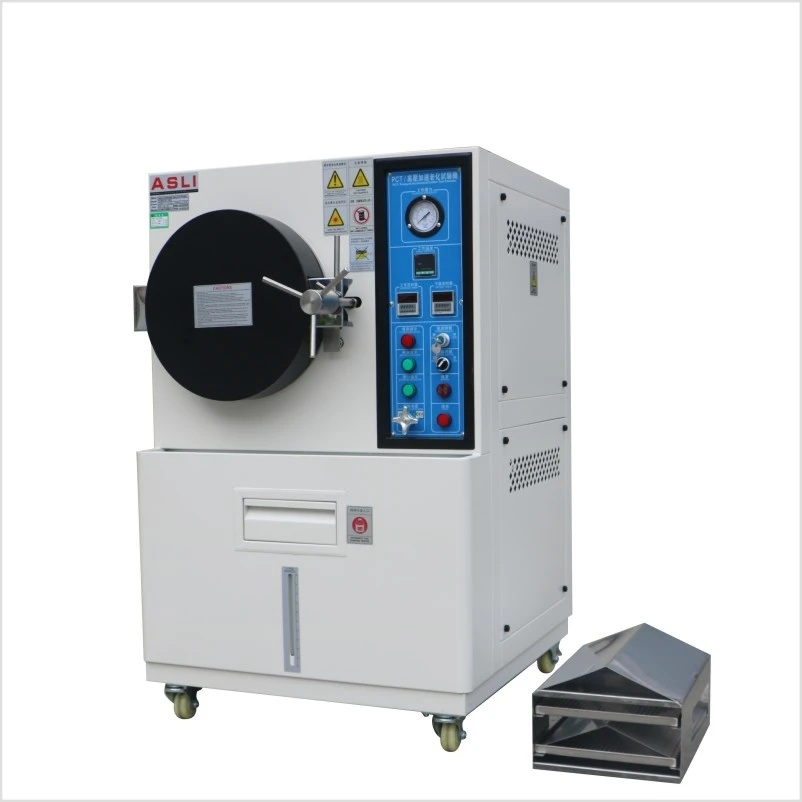

غرفة اختبار الإجهاد المتسارع للغاية (HAST/PCT) لاختبار الموثوقية السريعة
نظام التحكم:
1. جهاز التحكم في درجة الحرارة بشاشة العرض الرقمية LED بالبخار المشبع بالكمبيوتر الصغير، جهاز التحكم في الوقت الرقمي LED، ومقياس عرض الضغط من نوع المؤشر.
2. هذا النظام يتوافق مع معايير اختبار موثوقية التقادم المتسارع بالضغط العالي مثل CNS، ISO، JIS، ASTM، وDIN... BS، IEC، NACE، UL، MIL...
3. كائن التحكم: كمبيوتر صغير +P.I.D. +S.S.R. الحساب التلقائي لدرجة حرارة البخار المشبع.
4. التحكم بالكمبيوتر الصغير.
5. درجة الحرارة. دقة التحكم: (+/-)0.5 درجة مئوية
6. القرار: 0.1 درجة مئوية
7. دقة التحكم في الضغط: (+/-)0.2 كجم/سم2
أداء:
1. نطاق درجة الحرارة: (RT+10 درجة مئوية) ~ 135 درجة مئوية الإعداد الحر (البخار المشبع
درجة حرارة). 2. نطاق الرطوبة: 100% RH (القيمة الافتراضية لرطوبة البخار المشبع)
3. نطاق الضغط: 0.5 كجم/سم 2 ~ 3.0 كجم/سم 2 الضغط المطلق؛ (الضغط الآمن
السعة 3 كجم/سم2 = 1 ضغط بيئي + 2 كجم/سم2)
4. النطاق الزمني: 0 ~ 999H / M / S؛ خياري ؛ الإعداد المجاني
5. درجة الحرارة. التوحيد: (+/-)2.0 درجة مئوية (100 درجة مئوية)
6. درجة الحرارة. وقت الارتفاع: (RT+10 درجة مئوية) ~ 120 درجة مئوية حوالي 45 دقيقة
7. وقت الضغط: (محيط)/ 0.0 كجم/سم2 ~ 1.00 كجم/سم2 حوالي 45 دقيقة
غرفة اختبار الإجهاد المتسارع للغاية (HAST/PCT) لاختبار الموثوقية السريعة Tاِصطِلاحِيّصحدود:
بسرعة
نموذج | هاست - 25 | هاست - 35 | هاست - 45 | هاست - 55 | هاست - 65 | ||||
البعد الداخلي Φسد (مم) | 300س250 | 350س450 | 450س550 | 550س650 | 650س750 | ||||
البعد الخارجي Φسد (مم) | 850س1300س900 | 900س1350س900 | 1000س1480س1000 | 1150س1650س1200 | 1300س1800س1350 | ||||
نطاق درجة حرارة البخار | نطاق درجة حرارة البخار: 100درجه مئوية~135درجه مئوية، (143درجه مئوية هو اختياري) | ||||||||
الضغط النسبي/ الضغط المطلق | الضغط النسبي: عرض القيم المشار إليها في مقياس الضغط الضغط المطلق: مقياس الضغطقيمةيضيفق 100 كيلو باسكال (القيمة الفعلية في الصندوق الداخلي) | ||||||||
جدول مقارنة درجة الحرارة والرطوبة والضغط |
| ||||||||
رطوبة البخار | 70 ~ 100% رطوبة نسبية للبخار قابلة للتعديل | ||||||||
ضغط البخار (الضغط المطلق) | 101.3 كيلو باسكال +0.0 كجم/سم32 ~ 2.0 كجم/سم2 ; (3.0 كجم/سم2 هو معيار خاص) | ||||||||
جهاز العودية | البخار هو الدورة الدموية القسرية | ||||||||
جهاز حماية السلامةجه | حماية تخزين الماء القصير، حماية الضغط الزائد. (لديك تجديد تلقائي / يدوي للمياه ، وظيفة ضغط التفريغ تلقائيًا) | ||||||||
مُكَمِّلات | طبقتين من ألواح الفولاذ المقاوم للصدأ | ||||||||
سعة المعدات (لتر) | 17 | 43 | 87 | 155 | 250 | ||||
قوة | تيار متردد 220 فولت (±10%)، 1∮ 3 خطوط، 50/60 هرتز؛ التيار المتناوب 380 فولت (± 10%) ,3∮ 5 خطوط، 50/60 هرتز | ||||||||
معاهدة التعاون بشأن البراءات
نموذج | معاهدة التعاون بشأن البراءات - 25 | معاهدة التعاون بشأن البراءات - 35 | معاهدة التعاون بشأن البراءات - 45 | معاهدة التعاون بشأن البراءات - 55 | معاهدة التعاون بشأن البراءات - 65 | |
البعد الداخلي Φ×D (مم) | 300×250 | 350×450 | 450×550 | 550×650 | 650×750 | |
البعد الخارجي Φ×D (مم) | 750×1200×800 | 800×1250×800 | 900×1380×900 | 1050×1550×1100 | 1200×1700×1250 | |
نطاق درجة حرارة البخار المشبع (درجة حرارة التشغيل) | (نطاق درجة حرارة البخار المشبع: 100 درجة مئوية ~ 135 درجة مئوية)، نطاق درجة الحرارة: 120 درجة مئوية، 100 كيلو باسكال/ 133 درجة مئوية إلى 200 كيلو باسكال؛ (143 درجة مئوية أمر خاص) | |||||
الضغط النسبي/ الضغط المطلق | الضغط النسبي: عرض القيم المشار إليها على مقياس الضغط الضغط المطلق: القيمة التي تضيف 100 كيلو باسكال بناءً على القيم المعروضة على مقياس الضغط (القيمة الفعلية في الصندوق الداخلي) | |||||

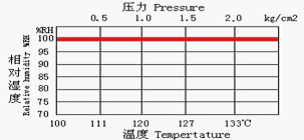

· جدول مقارنة درجة الحرارة والرطوبة وضغط البخار المشبع |
| |||||
رطوبة البخار المشبع | رطوبة نسبية 100%، تشبع بالبخار | |||||
ضغط البخار (الضغط المطلق) | 101.3 كيلو باسكال +0.0 كجم/سم32 ~ 2.0 كجم/سم2 ;(3.0 كجم/سم2 هو معيار خاص) | |||||
جهاز العودية | البخار بالحمل الحراري الطبيعي | |||||
جهاز حماية السلامة | حماية تخزين المياه القصيرة، حماية الضغط الزائد. (تحتوي على تجديد تلقائي / يدوي للمياه، وظيفة ضغط التفريغ تلقائيًا) | |||||
مُكَمِّلات | طبقتين من ألواح الفولاذ المقاوم للصدأ | |||||
سعة المعدات (لتر) | 17 | 43 | 87 | 155 | 250 | |
مسحوق | تيار متردد 220 فولت (±10%)، 1∮ 3 خطوط، 50/60 هرتز؛ | |||||
