لماذا يعد وقت نقع درجة الحرارة أكثر أهمية من معدل المنحدر لمهندسي الموثوقية

في الاختبارات البيئية، تهيمن معلمتان على كل مناقشة لمهندس الموثوقية:معدل منحدر درجة الحرارةونقع الوقت. في حين أن كلاهما يحدد كيفية تطبيق الإجهاد الحراري على المنتج، إلا أنهما يخدمان أغراضًا مختلفة تمامًا. يحدد معدل المنحدر مدى سرعة تغير درجة الحرارة، بينما يحدد وقت النقع المدة التي تبقى فيها العينة عند نقطة محددة للوصول إلى التوازن الحراري.

العديد من مواصفات الاختبار - مثلإيك 60068,جيديك JESD22-A104، أوميل-STD-810H- تتضمن كلا المتغيرين، إلا أن البيانات الميدانية تظهر بشكل متزايد أن وقت النقع له علاقة مباشرة أكثر بـنتائج الموثوقية في العالم الحقيقي. إن فهم السبب وراء ذلك أمر بالغ الأهمية لتصميم برامج الاختبار التي تكشف عن نقاط الضعف الحقيقية بدلاً من الإخفاقات المصطنعة.

1. الفيزياء وراء درجة الحرارة وقت الامتصاص

يحتوي كل مكون، بدءًا من قالب أشباه الموصلات وحتى وحدة البطارية المجمعة، علىالكتلة الحراريةومعاملات نقل الحرارة المختلفة. عندما تصل الغرفة إلى درجة الحرارة المبرمجة، فهذا لا يعني أن عينة الاختبار بأكملها قد وصلت.

أثناء مرحلة النقع، يجب أن تخترق الحرارة (أو البرودة) المكون بالتساوي — من خلال مواد الغلاف وطبقات ثنائي الفينيل متعدد الكلور والمواد اللاصقة والمواد المغلفة. إذا كانت مدة النقع قصيرة جدًا،تدرجات درجة الحرارةالبقاء داخل المنتج. هذه التدرجات يمكن أن تسبب:

• التوسع والانكماش غير المتكافئ، مما يؤدي إلى الإجهاد الميكانيكي؛

• قراءات غير دقيقة لأجهزة استشعار درجة الحرارة الداخلية.

• السلبيات الكاذبة في تحليل الفشل، وخاصة فيركوب الدراجات الحراريةأوصدمة حراريةاختبار.

ولهذا السبب تُعرّف المعايير في كثير من الأحيان "النقع" ليس فقط كقيمة زمنية ولكن كقيمةمعيار استقرار درجة الحرارة— على سبيل المثال، الحفاظ على الحجرة حتى تظل درجة حرارة المنتج ضمن ±2 درجة مئوية من نقطة الضبط لمدة محددة.

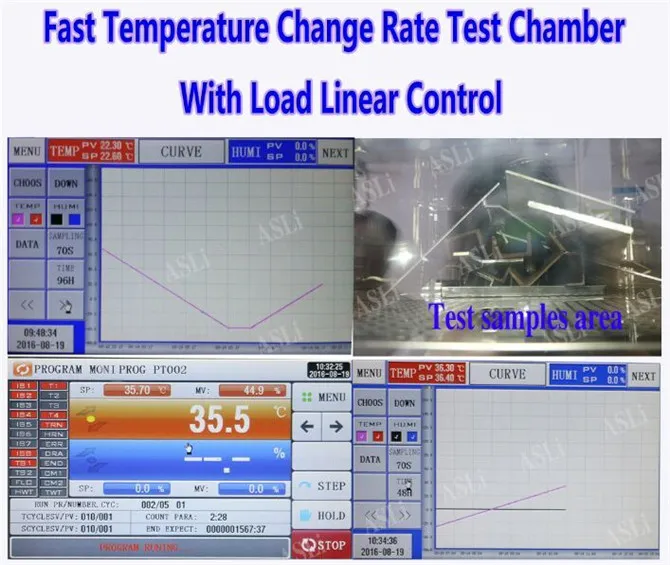

2. معدل الانحدار: تغييرات سريعة، وفشل سريع، ولكنه ليس واقعيًا دائمًا

غالبًا ما يعطي مهندسو الموثوقية الأولوية لمعدلات المنحدر العالية لأنها تعمل على تسريع اختبار الإجهاد وتقصير إجمالي وقت الاختبار. يمكن أن يؤدي التسخين والتبريد السريع إلى كشف وصلات اللحام الضعيفة أو التصفيح أو المواد الهشة. لكن،نادراً ما تظهر بيئات العالم الحقيقي مثل هذه التغييرات اللحظية.

على سبيل المثال:

• قد تتعرض المكونات الموجودة أسفل غطاء المحرك لتغيرات في درجات الحرارة5-10 درجة مئوية في الدقيقة، وليس 20 درجة مئوية في الدقيقة.

• تواجه وحدات البطاريات داخل السيارات الكهربائية تحولات حرارية محدودة بسبب عزلها وقدرتها الحرارية.

يمكن أن تقدم معدلات المنحدر المفرطةأوضاع الفشل غير التمثيلية— الشقوق، أو فشل الختم، أو التعب الحراري الذي لا يحدث أبدًا في ظل الظروف الحقيقية. من أجل الموثوقية التنبؤية وتقدير الحياة،معدلات المنحدر التي يتم التحكم فيها جنبًا إلى جنب مع أوقات النقع المناسبةإنتاج بيانات ذات معنى أكبر بكثير.

3. كيف يؤدي عدم كفاية وقت النقع إلى تشويه بيانات الاختبار

إذا كانت فترة النقع غير كافية، فإن المهندسين يخاطرون بجمع البيانات التي تشوه الأداء الحقيقي. تشمل الأمثلة الشائعة ما يلي:

• تمريرة خاطئة:ويصل السطح إلى درجة الحرارة المطلوبة، ولكن الطبقات الداخلية تظل أكثر برودة، وبالتالي تكون تفاعلات الإجهاد الداخلي غير مكتملة.

• فشل كاذب:يؤدي تسخين السطح السريع إلى خلق إجهاد محلي يتجاوز قدرة تحمل المواد، مما يؤدي إلى حدوث تشققات لا تحدث أثناء التشغيل الفعلي.

• نتائج غير متناسقة:قد تؤدي عينتان تم اختبارهما في نفس الغرفة إلى نتائج مختلفة لأن التوازن الحراري لم يتحقق أبدًا.

في صناعات السيارات والإلكترونيات، يمكن أن يؤدي تشويه البيانات إلى ذلكالإفراط في الهندسة(إضافة تكلفة ووزن غير ضروريين) أوتحت الهندسة(فشل ميداني سابق لأوانه). كلا النتيجتين باهظتي الثمن ومدمرتين لمقاييس الموثوقية.

4. تحديد وقت النقع الأمثل حسب فئة المنتج

لا توجد مدة نقع عالمية، فهي تعتمد على تركيبة المادة وحجم المنتج والخصائص الحرارية. فيما يلي الممارسات الهندسية النموذجية:

بالنسبة للتجمعات المعقدة، غالبًا ما يستخدم المهندسون الأدواتالمزدوجات الحرارية المتعددةداخل المنتج وقم ببرمجة الحجرة لبدء توقيت النقعفقط بعد أن تصل درجات الحرارة الداخلية إلى النقطة المحددة. وهذا يضمن استقرار حجم الاختبار بالكامل، وليس الهواء فقط.

5. اعتبارات كفاءة الطاقة والمعدات

من منظور معدات الاختبار، يؤثر وقت النقع أيضًاكفاءة الطاقةواستخدام الغرفة.

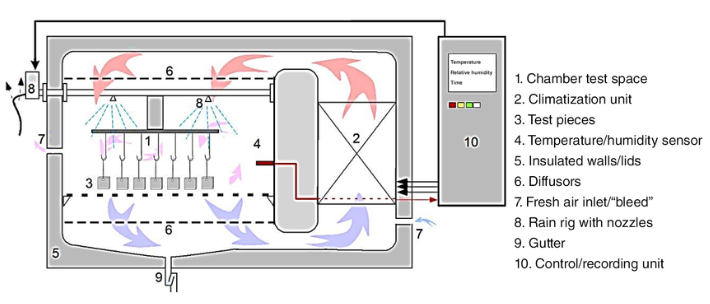

يمكن للغرفة المصممة جيدًا ذات تدفق الهواء الموحد وكفاءة نقل الحرارة العالية تحقيق توازن درجة الحرارة الداخلية بشكل أسرع، مما يقلل من مدة النقع غير الضرورية. على العكس من ذلك، تتطلب الغرف ذات تدفق الهواء الضعيف أو التدرجات الكبيرة استقرارًا أطول، وإهدار الطاقة وتمديد دورات الاختبار.

وبالتالي، فإن تحسين وقت النقع لا يتعلق فقط بدقة الاختبار، بل يتعلق الأمر أيضًاإنتاجية المختبر وكفاءة التكلفة. يجب على مهندسي الموثوقية مراجعة كليهمامواصفات تجانس الغرفة (±2 درجة مئوية أو أفضل)ومعدل حجم تدفق الهواء، خاصة بالنسبة للمنتجات الكثيفة أو عالية الكتلة مثل وحدات البطارية.

6. دور المعايير والتحقق الإحصائي

تعترف معظم معايير الاختبار الدولية بوقت النقع كمتغير يمكن التحكم فيه. على سبيل المثال:

• MIL-STD-810H، الطريقة 520.4: يتطلب تجانس درجة الحرارة ضمن ±2 درجة مئوية قبل بدء السكن.

• إيك 60068-2-38: يحدد الحد الأدنى لفترات النقع حسب حجم العينة.

• جيديك JESD22-A104: يوصي بالتأكد من بقاء درجة حرارة كل نقطة مراقبة ضمن ±5 درجة مئوية طوال مدة التعرض.

غالبًا ما تتضمن برامج الموثوقيةالتحقق الإحصائي(على سبيل المثال، تحليل ويبل، توزيع الفشل اللوغاريتمي الطبيعي) لربط مدة النقع مع احتمال الفشل. يؤكد هذا النهج الكمي ما إذا كان وقت النقع الإضافي يعمل بشكل ملموس على تحسين إمكانية تكرار البيانات.

7. حالة العالم الحقيقي: ركوب الدراجات الحرارية ببطارية EV

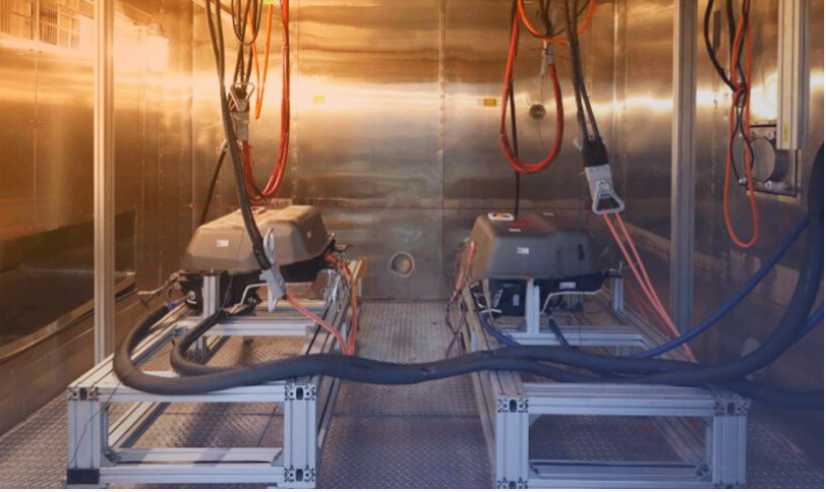

أظهرت حزمة البطارية التي تم اختبارها تحت معدل انحدار قدره 10 درجات مئوية / دقيقة دون وقت نقع كافٍ تدهورًا مبكرًا في توصيلاتها البينية أثناء التجارب المعملية. وكشفت التشخيصات بعد الاختبار أنه على الرغم من أن درجة حرارة السطح اتبعت الدورة المبرمجة، إلا أن نوى الخلية تأخرت بنحو 12 درجة مئوية.

وعندما زاد المهندسون مدة النقع من 30 إلى 60 دقيقة — مما سمح بالتوازن الحراري الكامل — انخفض معدل الفشل بنسبة 60%. وهذا صدق على ذلكعدم تجانس درجة الحرارة، وليس ضعف التصميم، هو السبب الحقيقي للتدهور المبكر.

تؤكد هذه الحالة أن وقت النقع ليس إعدادًا تافهًا ولكنه أمعلمة الموثوقية الحرجةالذي يضمن توافق توزيع الضغط مع الظروف الميدانية.

8. الموازنة بين السرعة والدقة في مختبرات الاختبار الحديثة

تعتمد مختبرات السيارات والإلكترونيات الحديثة بشكل متزايدخوارزميات النقع التكيفية، حيث تحدد البيانات الواردة من المزدوجات الحرارية المدمجة متى يتم تحقيق التوازن. بدلاً من فترات النقع الثابتة، يقوم النظام ديناميكيًا بضبط وقت المكوث بناءً على معدلات التثبيت المقاسة.

يحافظ هذا الأسلوب على دقة الاختبار مع تقليل فترات الخمول - الدمجالموثوقية الإحصائيةمعالكفاءة التشغيلية. التكامل معأنظمة الحصول على البياناتوالتوائم الرقميةكما يتيح للمهندسين تصميم نموذج لانتشار درجة الحرارة والتنبؤ بأوقات التثبيت بدقة عالية.

9. الوجبات السريعة الرئيسية لمهندسي الموثوقية

• معدل المنحدر ≠ مؤشر الموثوقية- السرعة العالية تزيد من التوتر ولكن ليس بالضرورة الواقعية.

• وقت النقع يحدد الدقة- فهو يضمن التعرض لدرجة الحرارة بشكل متسق وهادف.

• تحسين البيانات— منتجات الصك داخليا لتحديد متى يحدث التوازن الحقيقي.

• اتبع المعايير— راجع MIL-STD-810H وJESD22-A104 وIEC 60068 للتعرف على أفضل الممارسات.

• فكر بشكل شمولي— تؤثر مدة النقع على جودة الاختبار وكفاءة المختبر.

أخيرًا،وقت نقع درجة الحرارةيعكس نضج برنامج الاختبار. لا يكتسب مهندسو الموثوقية الذين يديرونها بشكل علمي بيانات دقيقة عن الأعطال فحسب، بل يكتسبون أيضًا رؤية أفضل لأداء المنتج في العالم الحقيقي. قد يلفت معدل المنحدر الانتباه، لكن وقت النقع يكسب الثقة.
