مقدمة
يعد اختبار الاهتزاز ضروريًا لتقييم متانة المنتجات وموثوقيتها، خاصة في الصناعات التي يمكن أن يؤثر فيها الضغط الميكانيكي والظروف البيئية على أداء المنتج. سيوفر هذا الدليل نظرة متعمقة على أنظمة اختبار الاهتزاز، ويغطي المكونات الأساسية وعمليات التثبيت وخطوات استكشاف الأخطاء وإصلاحها واعتبارات السلامة.
مكونات نظام اختبار الاهتزاز
يتكون نظام اختبار الاهتزاز من مكونات أساسية متعددة، يلعب كل منها دورًا حيويًا في العملية الشاملة. دعونا نلقي نظرة فاحصة على كل واحد منهم:

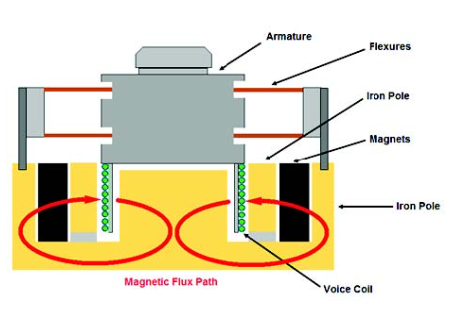

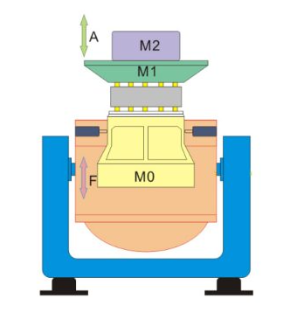

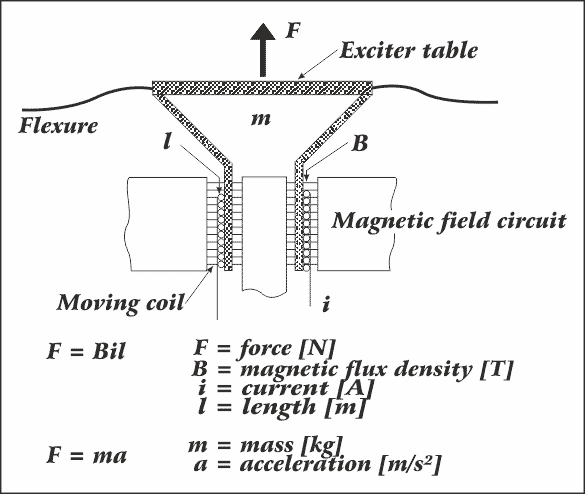

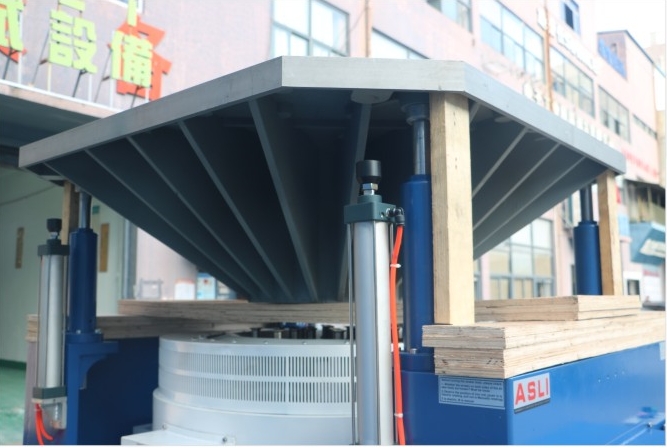

شاكر الاهتزاز
شاكر الاهتزاز هو القطعة المركزية من المعدات المسؤولة عن توليد القوى الاهتزازية المطلوبة أثناء الاختبار. وهو مصمم لمحاكاة الاهتزازات التي قد يتعرض لها المنتج في بيئته التشغيلية. تأتي هزازات الاهتزاز في أنواع مختلفة، مثل النماذج الكهروديناميكية والكهرضغطية، اعتمادًا على نطاق التردد ومتطلبات الطاقة.
مضخم الطاقة
يقوم مضخم الطاقة بتضخيم إشارات الإدخال من وحدة التحكم وتحويلها إلى طاقة عالية، مما يؤدي إلى تشغيل شاكر الاهتزاز. على سبيل المثال، يستخدم مضخم الطاقة من الفئة D تعديل عرض النبض (PWM) لتوفير كفاءة عالية وأداء مستقر. يضمن هذا المكون أن يتلقى الشاكر الطاقة اللازمة لإنتاج مستويات الاهتزاز المقصودة.
تحكم الاهتزاز
وحدة التحكم في الاهتزاز مسؤولة عن تنظيم معلمات الاختبار مثل التردد والسعة وأشكال الموجة. إنه يضمن أن يعمل الشاكر بالمستويات الصحيحة طوال الاختبار. تقوم وحدة التحكم أيضًا بتسجيل البيانات وتقديم تعليقات للتحليل، مما يمكّن المهندسين من إجراء التعديلات اللازمة ومراقبة أداء المعدات.
نظام التبريد
أثناء اختبار الاهتزاز، يمكن للمعدات توليد حرارة كبيرة، والتي يجب تبديدها لمنع ارتفاع درجة الحرارة. تُستخدم أنظمة التبريد للحفاظ على درجات حرارة التشغيل المثالية للشاكر ومكبر الصوت. يعد تبريد الهواء القسري طريقة شائعة، ولكن يمكن أيضًا استخدام أنظمة التبريد السائلة لإعدادات الطاقة الأعلى.
التثبيت والإعداد
يعد التثبيت الصحيح لنظام اختبار الاهتزاز أمرًا بالغ الأهمية لضمان نتائج اختبار دقيقة ومنع تلف المعدات. تشمل العوامل الرئيسية ما يلي:
التوصيلات الكهربائية:تأكد من توصيل جميع المكونات الكهربائية بشكل صحيح وآمن، مع اتباع إرشادات الشركة المصنعة.
بيئة الفضاء:يجب تثبيت النظام في بيئة خالية من الاهتزازات لتجنب التداخل الخارجي أثناء الاختبار.

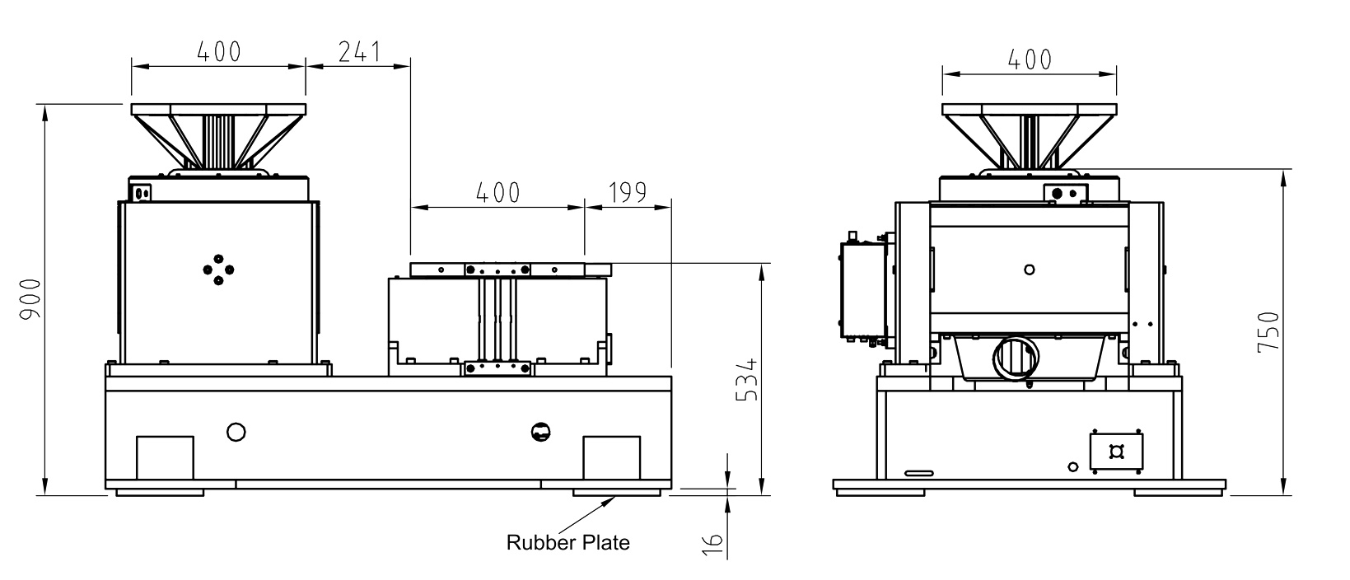

وزن وحجم عناصر الاختبار:تحقق دائمًا من الأبعاد وحدود الوزن لمنصة الاختبار لتجنب التلف أو القراءات غير الدقيقة.
تهوية:تأكد من وجود تهوية كافية، خاصة في حالة استخدام أنظمة التبريد السائلة، لمنع ارتفاع درجة الحرارة.
أنظمة تداول المياه:لأغراض التبريد، تأكد من تركيب وتشغيل أي نظام لتوزيع المياه بشكل صحيح.
استكشاف الأخطاء وإصلاحها والصيانة
تعد الصيانة المنتظمة أمرًا ضروريًا للحفاظ على موثوقية وطول عمر نظام اختبار الاهتزاز. تشمل المشكلات الشائعة ما يلي:
قضايا الطاقة:تأكد من أن مصدر الطاقة يلبي المواصفات المطلوبة وتحقق من عدم وجود أي توصيلات مفككة أو تلف.
ارتفاع درجة الحرارة:فحص أنظمة التبريد بانتظام وتنظيف المرشحات للحفاظ على تدفق الهواء.
أنماط الاهتزاز غير المنتظمة:تحقق من مزامنة وحدة التحكم في الاهتزاز والشاكر بشكل صحيح. التحقق من وجود أي أخطاء ميكانيكية أو تداخل كهربائي.
من خلال إجراء فحوصات روتينية ومعالجة المشكلات على الفور، يمكن للمهندسين التأكد من أن نظام اختبار الاهتزاز الخاص بهم يعمل بكفاءة ويوفر نتائج دقيقة.
