اختبار جدول الاهتزاز عالي التردد: المشكلات والحلول

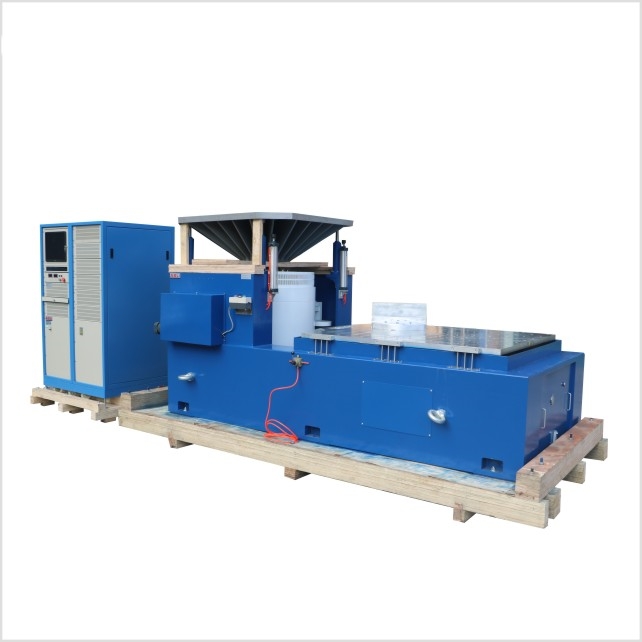

تعد طاولات الاهتزاز عالية التردد أدوات أساسية في صناعات مثل السيارات والفضاء والإلكترونيات. إنها تحاكي الاهتزازات التي قد تواجهها المنتجات أثناء النقل أو التشغيل، مما يضمن استيفائها لمعايير المتانة والموثوقية اللازمة. ومع ذلك، هناك تحديات فنية شائعة تواجه أثناء الاختبار، مثل الأعطال الميكانيكية، والقيود البيئية، وعدم تناسق البيانات. وفي هذه المقالة، نستكشف هذه التحديات ونقدم حلولاً فعالة.

2. المشكلات الشائعة المتعلقة بجداول الاهتزاز عالية التردد

2.1 قضايا الحركة الجانبية

2.2 التثبيت غير الصحيح لمقياس التسارع

2.3 ظاهرة الرنين

2.4 تأثيرات درجة الحرارة

3. حلول للقضايا

3.1 حلول للحركة الجانبية

3.2 تحسينات في تركيب مقياس التسارع

3.3 منع ظاهرة الرنين

3.4 إدارة درجة الحرارة والتحكم فيها

4. معايير الاختبار والاعتبارات التشغيلية

4.1 معايير الاختبار ذات الصلة

تضمن طرق الاختبار القياسية اتساق وموثوقية نتائج جدول الاهتزاز عالي التردد. تشمل المعايير الرئيسية ما يلي:

4.2 الاعتبارات التشغيلية

5. تقنيات الصيانة والعناية

5.1 الصيانة اليومية

قم بإجراء فحوصات يومية للتأكد من أن طاولة الاهتزاز تعمل بسلاسة وأن بيئة الاختبار مثالية.

5.2 الصيانة الدورية

خطط للصيانة الدورية لتحديد التآكل واستبدال أي مكونات مهترئة وإعادة معايرة الأنظمة.

5.3 النصائح وأفضل الممارسات

6. دراسات الحالة ومرجع البيانات

6.1 دراسة الحالة

أظهرت دراسات الحالة لدينا تحسنًا ملحوظًا في دقة الاختبار بعد معالجة مشكلات جدول الاهتزاز الشائعة، مما يؤدي إلى نتائج اختبار أكثر موثوقية.

6.2 بيانات المشكلة النموذجية

تُظهر البيانات المستمدة من اختبارات متعددة أن مشكلات مثل الحركة الجانبية يمكن أن تسبب انحرافًا يصل إلى 30% في النتائج دون التدخل المناسب.

6.3 مقارنة أداء المعدات المختلفة

7. الخاتمة والنظرة المستقبلية

يعد اختبار طاولة الاهتزاز عالية التردد أمرًا بالغ الأهمية لتطوير المنتج والتحقق من صحته. ومن خلال معالجة المشكلات المشتركة التي تمت مناقشتها وتنفيذ الحلول، يمكن أن تصبح عمليات الاختبار أكثر كفاءة وموثوقية وفعالية من حيث التكلفة. ويكمن المستقبل في اعتماد الأتمتة، وتحسين تحليل البيانات في الوقت الحقيقي، ومواصلة تعزيز أنظمة التحكم.

8. المراجع

9. الملحق

العلامة التجارية/النموذج	نطاق التردد (هرتز)	أقصى تسارع (ز)	الحمولة القصوى (كجم)	دقة التحكم (هرتز)	الصناعة الموصى بها
أسلي أ	5 - 3000	30	100	±0.01	الالكترونيات الاستهلاكية، السيارات
أسلي ب	10 – 10,000	50	200	±0.005	الفضاء الجوي والأجهزة الطبية
ASLI C	1 - 5000	20	50	±0.02	التعبئة والتغليف والنقل

قائمة مراجعة جدول الاهتزاز اليومي

1. فحص مظهر المعدات

فحص سطح الطاولة والتركيبات:تأكد من أن سطح طاولة الاهتزاز خالي من التلف أو الخدوش أو عدم الاستواء. تأكد من أن التركيبات آمنة وليست فضفاضة.
الكابلات والتوصيلات:افحص جميع الكابلات والتوصيلات للتأكد من سلامتها وتحقق من عدم وجود تآكل أو تلف.
نظام التبريد:تأكد من أن مروحة التبريد أو نظام التبريد السائل يعمل بشكل صحيح. تأكد من أن الممرات الهوائية نظيفة وأن إعدادات التحكم في درجة الحرارة تم تكوينها بشكل صحيح.
مجسات الاهتزاز:تأكد من تركيب المستشعرات بشكل آمن، وأن التوصيلات جيدة، ومعايرة المستشعرات.

2. فحص المكونات الميكانيكية

نظام القيادة:تحقق من وجود أصوات غير طبيعية من المحرك ونظام ناقل الحركة. ضمان التشحيم الكافي.
المحامل والقضبان:افحص جميع القضبان والمحامل للتأكد من عدم وجود تآكل أو احتكاك مفرط، لضمان التشغيل السلس.
وسادات ودعامات امتصاص الصدمات:تحقق من عدم وجود تلف في وسادات الصدمات وتأكد من ثبات الدعامات دون أي ارتخاء أو انفصال.

3. فحص النظام الكهربائي

فحص مصدر الطاقة:تأكد من أن مصدر الطاقة مستقر ويلبي المتطلبات. منع الجهد الزائد أو ظروف الجهد المنخفض.
لوحة التحكم:تأكد من أن أزرار ومفاتيح لوحة التحكم بجدول الاهتزاز تعمل بشكل صحيح.
نقل الإشارة:تأكد من سلاسة الإشارات بين نظام التحكم وطاولة الاهتزاز، وأن كابلات الإشارة خالية من التداخل.

4. فحص نظام التشغيل

تحديثات البرامج:تأكد من تحديث برنامج التحكم في جدول الاهتزاز. إذا كانت التحديثات متوفرة، قم بترقية البرنامج.
الاختبار الذاتي للنظام:قم بإجراء الاختبار الذاتي للنظام للتحقق من وظائف أجهزة الاستشعار ومقاييس التسارع والمكونات الأخرى.
سجل حالة المعدات:ضمان التسجيل الدقيق لحالة تشغيل المعدات، بما في ذلك تردد الاهتزاز والتسارع والبيانات الرئيسية الأخرى.

5. مراقبة درجة الحرارة والبيئة

مراقبة درجة الحرارة:تأكد من أن درجة حرارة تشغيل طاولة الاهتزاز ضمن الحدود الآمنة، وتأكد من عدم وجود خطر ارتفاع درجة الحرارة.
الظروف البيئية:تأكد من أن درجة الحرارة والرطوبة في بيئة الاختبار تلبي المعايير المطلوبة لتجنب أي تأثير على نتائج الاختبار.

نموذج سجل الاختبار

معلومات الاختبار

تاريخ الاختبار	20 نوفمبر 2024
المشغل	تشانغ سان
طراز الجهاز	طاولة الاهتزاز عالية التردد XYZ-3000
هدف الاختبار	اختبار اهتزاز الوحدة الإلكترونية للسيارات
عناصر الاختبار	تردد الاهتزاز، التسارع، درجة الحرارة، الخ.
بيئة الاختبار	درجة الحرارة: 22 درجة مئوية، الرطوبة: 50%
فحص ما قبل الاختبار	تم الانتهاء من كافة الفحوصات اليومية، وحالة المعدات طبيعية.

معلمات الاهتزاز

نوع الاهتزاز	موجة جيبية
تردد البداية	10 هرتز
تردد النهاية	2000 هرتز
تسريع	10 جرام
اتجاه الاهتزاز	ثلاثة محاور (X، Y، Z)
مدة الاهتزاز	4 ساعات لكل محور

معلومات العينة

معرف العينة	أ12345
وصف العينة	وحدة التحكم الإلكترونية في السيارات
وزن	1.5 كجم
طريقة التثبيت	ثابت مع تركيبات مخصصة

عملية الاختبار

وقت البدء	20 نوفمبر 2024 الساعة 09:00
وقت النهاية	20 نوفمبر 2024 الساعة 13:00
تردد الاختبار	10 هرتز – 2000 هرتز، زيادة تدريجية
تسريع	10 جرام، مقياس التسارع المحوري للمراقبة في الوقت الحقيقي
درجة الحرارة البيئية	22 درجة مئوية، الرطوبة: 50%
سجل درجة الحرارة	درجة حرارة منتصف الاختبار: 24 درجة مئوية
الشروط الخاصة	لا أحد

مثال تقرير الاختبار

1. هدف الاختبار:الهدف من هذا الاختبار هو تقييم مقاومة الاهتزاز للوحدات الإلكترونية للسيارات في ظل ظروف القيادة على الطرق السريعة المحاكاة لضمان قدرة المنتج على تحمل ضغوط الاهتزاز على المدى الطويل.

2. معدات الاختبار:

نموذج طاولة الاهتزاز: طاولة الاهتزاز عالية التردد XYZ-3000
نموذج مقياس التسارع: مقياس تسارع عالي الدقة ABC-123
نظام الحصول على البيانات: نظام الحصول على البيانات DEF-456

3. طريقة الاختبار:يستخدم الاختبار وضع اهتزاز الموجة الجيبية مع نطاق تردد من 10 هرتز إلى 2000 هرتز وأقصى تسارع يبلغ 10 جم. يتبع اتجاه الاهتزاز المحاور X وY وZ، ويستمر كل منها لمدة 4 ساعات.

4. نتائج الاختبار:

المحور السيني:الحد الأقصى للتسارع 9.8 جرام، نطاق التردد: 10 هرتز - 2000 هرتز، لا توجد حالات شاذة.
المحور ص:الحد الأقصى للتسارع 10.1 جرام، نطاق التردد: 10 هرتز - 2000 هرتز، انحراف طفيف، ولكن لا يوجد ضرر.
المحور Z:الحد الأقصى للتسارع 10.0 جرام، نطاق التردد: 10 هرتز - 2000 هرتز، لا توجد حالات شاذة.
