هل تستطيع الغرفة البيئية الخاصة بك التعامل مع معدلات الانحدار السريع؟ هنا لماذا ينبغي
معدل المنحدر ليس مجرد مواصفات، بل هو عامل ضغط
في اختبار درجة الحرارة، غالبًا ما يتم التغاضي عن معدل المنحدر (سرعة تغير درجة الحرارة في الدقيقة). ومع ذلك، بالنسبة لصناعات مثل إلكترونيات السيارات، والفضاء، وأشباه الموصلات، يحدد معدل انحدار الغرفة ما إذا كانت قادرة على تكرار ضغوط العالم الحقيقي. يمكن أن يخطئ المنحدر البطيء في نقاط الفشل الحرجة؛ بسرعة كبيرة، وتخاطر بالتعرض غير الموحد.
لماذا يهم بسرعة في التطبيقات الحقيقية
تتطلب اختبارات الصدمة الحرارية (مثل IEC 60068-2-14) دورة سريعة بين المناطق الساخنة والباردة - تصل إلى 20 درجة مئوية/دقيقة أو أكثر.
غالبًا ما يحاكي اختبار بطارية السيارة الكهربائية سيناريوهات الانفلات الحراري، حيث يكون المنحدر السريع ضروريًا لالتقاط اتجاهات التدهور.

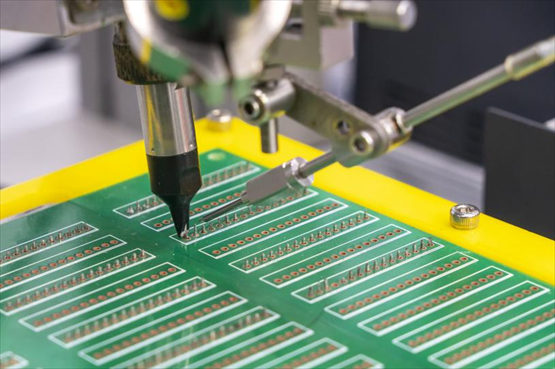

يعتمد التحقق من وصلة لحام ثنائي الفينيل متعدد الكلور على منحدرات دقيقة ومتكررة لتحديد شقوق التعب.
وبدون معدل المنحدر الصحيح، تصبح الاختبارات غير ذات صلة.
الهندسة وراء غرف المنحدر السريع
يجب أن تجمع الغرف عالية الأداء ما يلي:
أنظمة تسخين/تبريد قوية، غالبًا ما تكون عبارة عن تبريد متسلسل أو حقن LN2
تحكم متطور في تدفق الهواء لتجنب التدرجات الحرارية
كتلة حرارية منخفضة في التركيبات الداخلية للسماح بالتعافي السريع
إن مجرد زيادة قوة الضاغط لا يحل كل شيء - حيث يلعب انتظام تدفق الهواء وتصميم المبادل الحراري دورًا أكبر.
عندما يفشل معدل المنحدر
لقد رأينا حالات فشل شائعة في الاختبار مرتبطة بأنظمة المنحدرات ذات الأداء الضعيف:
زوايا المنتج مرهقة بسبب التوزيع غير المتساوي للحرارة
ينتج التمرير الخاطئ عندما ترتفع درجة حرارة المنتجات ببطء شديد ولا تتعرض لحمل حراري حقيقي
اختبار عدم الامتثال للمعايير عندما تتجاوز الملفات الشخصية نوافذ التسامح المسموح بها
باختصار: إذا كان معدل المنحدر خاطئًا، فإن الاختبار لا يعكس الواقع.
اختيار معدل المنحدر الصحيح: أكثر من مجرد "سريع"
السرعة ليست دائما أفضل. تحدد بعض المعايير (مثل JEDEC JESD22-A104) تفاوتات محددة لوقت المنحدر، وليس السرعة القصوى. يمكن أن يؤدي المنحدر شديد الانحدار إلى حدوث صدمة حرارية بطريقة لا يواجهها المنتج أبدًا في الميدان.
لهذا السبب يجب على مهندسي الاختبار:
تعرف على الملف الحراري لسيناريو الاستخدام النهائي
حدد الغرف بمعدلات منحدر قابلة للبرمجة والتحكم فيها
التحقق من صحة أداء الغرفة من خلال ردود الفعل الحرارية في الوقت الحقيقي
الاختبار محاكاة وليس عقاب
إن معدل الانحدار الجيد لا يتعلق بدفع المعدات إلى الحافة، بل يتعلق بتكرار الواقع. سواء كنت تختبر وحدة أيونات الليثيوم، أو أحد مكونات إلكترونيات الطيران، أو جهازًا طبيًا، إذا لم تتمكن غرفتك من تكرار ملف التسخين والتبريد الذي يواجهه منتجك، فإن نتائجك مجرد أرقام على الورق.
