يهدف جهاز اختبار الصدمات الميكانيكية القياسي MIL-STD-810F إلى محاكاة تأثيرات الصدمات المتكررة التي من المحتمل أن تتعرض لها المكونات عند نقلها في مركبة من مكان إلى مكان آخر أو تثبيتها لتطبيقها على مركبة أو منصة متحركة. يمكن إجراء الاختبارات وفقًا للمعايير العالمية مثل IS وBS وMIL وDIN وEN وISO وIEC وDEF وASTM.
طلب:
يستخدم جهاز اختبار الصدمات الميكانيكية القياسي MIL-STD-810F بشكل أساسي للمنتجات الصغيرة لاختبار الصدمات، لتقييم قدرة المنتج على تحمل أضرار الصدمات. وغالبًا ما يستخدم في المكونات الإلكترونية ولوحات الدوائر الإلكترونية وغيرها من الاختبارات البيئية.

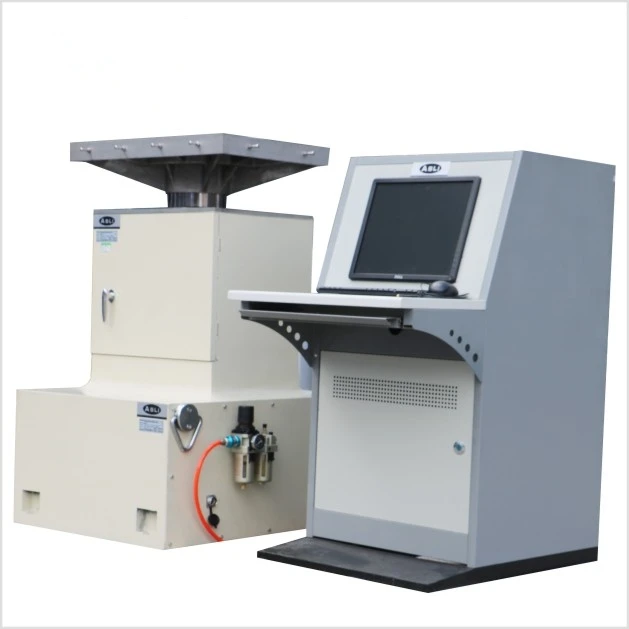

آلة اختبار الصدمات الميكانيكية
جهاز التحكم بالصدمة والقياس
ميزات اختبار الصدمات الميكانيكية القياسية MIL-STD-810F:
1. منضدة العمل ذات الهيكل المثالي، والتوحيد الجيد لتسارع المنضدة.
2. نظام موثوق للغاية، جهاز السلامة.
3. موجة سن المنشار والموجة شبه المنحرفة، وما إلى ذلك قابلة للتوسعة.
4. قدرة وظيفة اختبار التصادم والتأثير.
5. ردود الفعل الإلكترونية الضوئية.
| المعلمات الفنية | ||||||
| نموذج | MS-50 | MS-100 | MS-200 | MS-500 | MS-800 | |
| سعة الحمولة (كجم) | 50 | 100 | 200 | 500 | 800 | |
| تسارع النبض (م/ث2) | 50 ~ 1200 | 50 ~ 1000 | 50 ~ 1000 | 50 ~ 500 | 50 ~ 500 | |
| عرض النبض (بالمللي ثانية) | 20~3 | 20~3 | 20~3 | 20~3 | 20~3 | |
| التكرار (مرات /دقيقة) | 10 ~ 80 | 10 ~ 80 | 10 ~ 80 | 10 ~ 80 | 10 ~ 80 | |
| حجم الطاولة (مم) | 500*700 | 700*700 | 700*700 | 800*800 | 1000*1000 | |
| الأعلى. ارتفاع السقوط (مم) | 60 | 60 | 60 | 60 | 60 | |
| نوع النبض | نصف موجة جيبية (موجة شبه منحرفة، وموجة مسننة، وموجة مربعة اختيارية) | |||||
| الأبعاد الخارجية العرض*الارتفاع*العمق (مم) | 800*1300* 1000 | 800*1300* 1000 | 850*1350* 1100 | 1000*1300* 1900 | 1000*1300* 1900 | |
| الوزن (كجم) | 1100 | 1250 | 2000 | 3000 | 3500 | |
| جهاز الحماية | حماية الباب، حماية الزائد، حماية إشارة صفر | |||||
| قوة | تيار متردد 220 فولت (±10%)، 1 درجة الحموضة 3 خطوط، 50/60 هرتز؛ تيار متردد 380 فولت (±10%)، 3 درجة حموضة 5 خطوط، 50/60 هرتز | |||||
| الظروف البيئية | درجة الحرارة: 25 درجة مئوية ± 5.0 درجة مئوية الرطوبة: <85%(25degree C) | |||||
تدريب العملاء في مصنع ASLI:
طلب:
إذا كنت بحاجة إلى مزيد من المعلومات حول جهاز اختبار الصدمات الميكانيكية القياسي MIL-STD-810F، فلا تتردد في إرسال استفساراتك.
