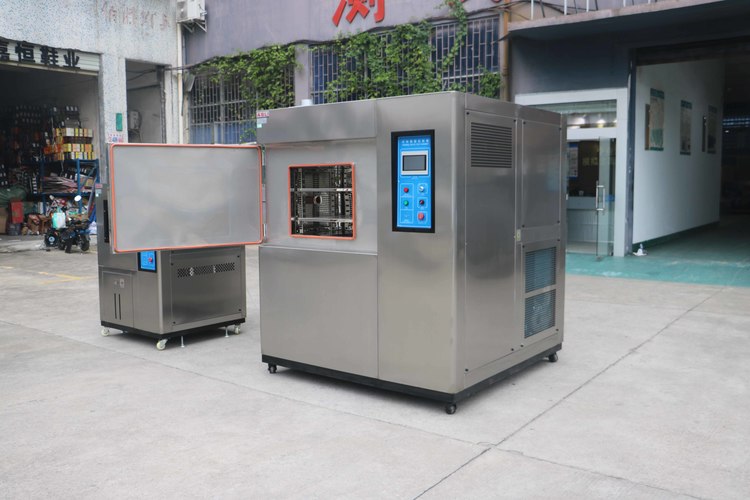

يتم استخدام غرفة الصدمات الحرارية القابلة للبرمجة ذات درجة الحرارة المرتفعة والمنخفضة لاختبار مدى تحمل هياكل المواد والمواد المركبة في درجة حرارة عالية ومستمرة وبيئة درجة حرارة منخفضة للغاية، وهو في أقصر وقت لاختبار التمدد الحراري والانكماش الناجم عن التغير الكيميائي أو الأذى الجسدي.

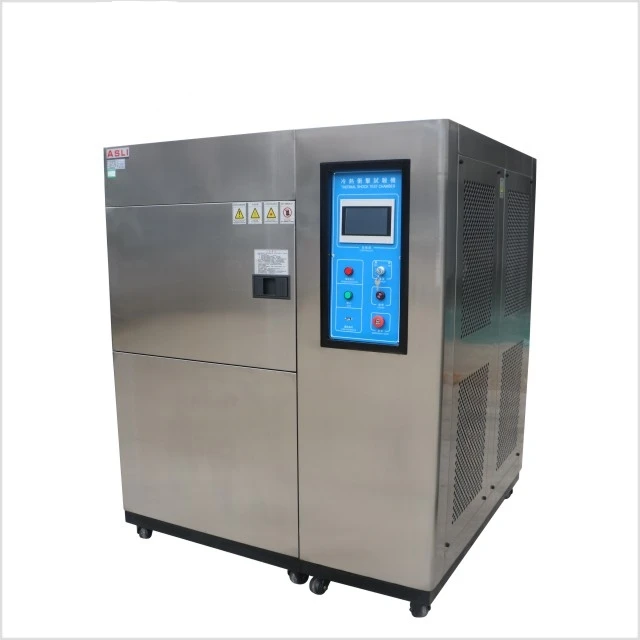

TS-80 / TS-150 / TS-252 — اختبار التحمل لدرجات الحرارة الثابتة وعمر التخزين
| المعلمة | TS-80 (أ~ج) | TS-150 (أ~ج) | TS-252 (أ~ج) |
|---|---|---|---|
| البعد الداخلي العرض × الارتفاع × العمق (مم) | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600 |
| البعد الخارجي العرض × الارتفاع × العمق (مم) | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750 |
| نطاق درجة الحرارة لمنطقة الاختبار | النوع أ: -40 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختياري) | النوع ب: -55 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختياري) | النوع ج: -65 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختياري) | ||
| نطاق درجة حرارة عالية | +60 درجة مئوية ~ +150 درجة مئوية (200 درجة مئوية اختياري) | ||
| نطاق درجة حرارة منخفضة | -10 درجة مئوية ~ -40 درجة مئوية (أ) / -55 درجة مئوية (ب) / -65 درجة مئوية (ج) | ||
| معدل المنحدر (تدريجي) | حوالي 1 ~ 3 درجات مئوية/دقيقة - مصممة للتحمل الثابت، وليس للصدمات السريعة | ||
| دقة التحكم / توحيد التوزيع | ± 0.5 درجة مئوية / ± 2 درجة مئوية | ||
| المواد الداخلية والخارجية | الصندوق الداخلي: الفولاذ المقاوم للصدأ SUS 304#. الصندوق الخارجي: الفولاذ المقاوم للصدأ أو الفولاذ المدلفن على البارد مع طلاء الطلاء. | ||
| المواد العازلة | مادة عازلة رغوية مقاومة لدرجات الحرارة العالية وعالية الكثافة | ||
| ميكانيكا | P.I.D + S.S.R + نظام التحكم في درجة الحرارة المتوازن بالكمبيوتر الصغير | ||
| نظام التبريد | ضاغط مزدوج المرحلة شبه محكم (مبرد بالماء) / ضاغط محكم مزدوج المرحلة (مبرد بالهواء) | ||
| أجهزة الحماية الأمنية | قاطع غير منصهر؛ مفتاح الضغط العالي/المنخفض للضاغط؛ نظام تحذير الفشل. إنذار إلكتروني | ||
| ضاغط | ماركة تيكومسيه الفرنسية؛ ماركة بيزر الألمانية | ||
| قوة | تيار متردد 220 فولت 1 فاز 3 أسلاك 50/60 هرتز | تيار متردد 380 فولت، 3 مراحل، 5 أسلاك، 50/60 هرتز | ||
| الوزن (تقريبًا) | 450 كجم | 650 كجم | 850 كجم |
هل تحتاج إلى حجم غرفة مخصص، أو درجة حرارة، أو معيار اختبار محدد؟ أرسل إلينا مواصفات DUT الخاصة بك وملفك الاختباري - وسيوصي فريقنا بالتكوين وعرض الأسعار خلال 24 ساعة.
غرفة واحدة، ثلاثة خيارات للطرف البارد. قم بمطابقة الدرجة مع معيار الاختبار الخاص بك - وليس العكس.
تخطيط من غرفة واحدة حيث تبقى العينة في مكانها طوال الاختبار بأكمله. لا توجد سلة، ولا أجزاء متحركة، ولا يوجد ضغط ميكانيكي على DUT.
اختر درجة الحرارة المنخفضة التي تتوافق مع مواصفات منتجك أو معيار الاختبار. جانب درجة الحرارة المرتفعة شائع في جميع الدرجات الثلاث.
في الممارسة العملية:أنظمة فرعية أقل من غرفة الرطوبة — أسهل في التشغيل والصيانة. إذا لم تكن بحاجة إلى الرطوبة، فلن تدفع ثمنها.
في الممارسة العملية:اختر من بين -40 درجة مئوية، أو -55 درجة مئوية، أو -65 درجة مئوية بناءً على معيار الاختبار الخاص بك. يمتد حد درجة الحرارة المرتفعة إلى 200 درجة مئوية كخيار.
في الممارسة العملية:يحافظ التحكم PID + SSR على ثبات الحجرة خلال اختبارات التحمل طويلة الأمد - حيث يكون الانجراف أكثر أهمية.
في الممارسة العملية:هيكل قياسي يناسب المختبر الممتد من الطاولة إلى الأرض. لا يوجد نقل للسلة، ولا يوجد مساحة إضافية للرأس، ولا يوجد تركيب معقد.
ميزات التحكم والتدوير والمراقبة متضمنة في كل غرفة ذات درجة حرارة عالية ومنخفضة.
مصممة لتلبية معايير درجات الحرارة العالية/المنخفضة ومعايير ركوب الدراجات الحرارية التالية.
ملفات تعريف درجة الحرارة الفعلية المسجلة من سلسلة TS خلال دورة اختبار التحمل الحقيقي.
تُظهر الرسوم البيانية ملف تعريف درجة الحرارة خلال دورة التحمل النموذجية لدرجات الحرارة المرتفعة والمنخفضة.
طبقات حماية مستقلة — تحمي عينتك، والمشغل، والنظام.
أينما كان على المنتج أن يتحمل سنوات من الحرارة أو البرودة، فإن هذه الغرفة هي الأداة المناسبة.
