وصف
الضغط العالي 5C/دقيقة~15ج / دقيقة. تتيح غرفة درجة الحرارة (والرطوبة) الأسرع هذه تطبيق ضغط عالٍ على العينة بمعدل تغير سريع في درجة الحرارة يبلغ 5 درجات مئوية/دقيقة. أو أكثر. بسبب نظام التبريد الأكبر، 5C/min. أو أكثر يتم تحقيقها من -45 درجة مئوية إلى +155 درجة مئوية معF-THوF-HL نماذج (مع أودون تحميل العينة).
الأجهزة مدمجة في الباب لتقليل مساحة التثبيت المطلوبة للجهاز، تم دمج قسم الأجهزة في الباب. تم دمج وحدة التحكم في نظام شاشة لمس تفاعلية LCD زاهية وملونة مما يوفر سهولة التحكم في الغرفة.
F-TH-150 / 225 / 408 / 800 (A~F) — المنحدر الخطي السريع 3–20 درجة مئوية/الدقيقة، التحكم الاختياري في الرطوبة
| المعلمة | F-TH-150 (أ~و) | F-TH-225 (أ~و) | F-TH-408 (أ~و) | F-TH-800 (أ~و) |
|---|---|---|---|---|
| البعد الداخلي العرض × الارتفاع × العمق (مم) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800 |
| البعد الخارجي العرض × الارتفاع × العمق (مم) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150 |
| نطاق درجة الحرارة | -70 درجة مئوية ~ +150 درجة مئوية | |||
| نطاق التغير السريع في درجة الحرارة | -45 درجة مئوية ~ +85 درجة مئوية | |||
| الحد الأقصى لمعدل المنحدر | ما يصل إلى 20 درجة مئوية/دقيقة تحت التحكم الخطي الكامل | |||
| ارتفاع / انخفاض السرعة | التحكم الخطي: 3 ~ 20 درجة مئوية/دقيقة، قابل للتعديل | التحكم غير الخطي: 3 ~ 30 درجة مئوية / دقيقة، قابل للتعديل | |||
| نطاق الرطوبة (اختياري) | 20% ~ 98% رطوبة نسبية - 10%-98% أو 5%-98% متوفرة مع مزيل الرطوبة | |||
| قرار الإشارة | 0.1 درجة مئوية / 0.1% رطوبة نسبية | |||
| توحيد التوزيع | ± 2.0 درجة مئوية / ± 3.0% رطوبة نسبية | |||
| دقة التحكم | ± 0.5 درجة مئوية / ± 2.5% رطوبة نسبية | |||
| المواد الداخلية والخارجية | الصندوق الداخلي: الفولاذ المقاوم للصدأ SUS 304#. الصندوق الخارجي: الفولاذ المقاوم للصدأ أو الفولاذ المدلفن على البارد مع طلاء الطلاء. | |||
| المواد العازلة | مواد عازلة مقاومة لدرجات الحرارة العالية وعالية الكثافة فورمات الكلور / أسيتات الإيثيل | |||
| نظام التبريد | ضاغط مبرد بالماء / أحادي المرحلة؛ المبردات الصديقة للبيئة R23 / R404A | |||
| ضاغط | ماركة تيكومسيه الفرنسية؛ ماركة بيزر الألمانية | |||
| أجهزة الحماية | مفتاح خالي من الصمامات؛ حماية الزائد للضاغط. حماية سائل التبريد عالي/منخفض الضغط؛ الإفراط في الرطوبة وحماية درجة الحرارة الزائدة. الصمامات. نظام التحذير من الأخطاء تحذير من نقص المياه | |||
| الملحقات الاختيارية | باب داخلي بفتحة تشغيل؛ تنقية المياه مزيل الرطوبة. مسجل | |||
| تواصل | RS-232 أو RS-485 | |||
| قوة | تيار متردد 380 فولت، 3 مراحل، 5 أسلاك، 50/60 هرتز | |||
| الوزن (تقريبًا) | 250 كجم | 350 كجم | 450 كجم | 600 كجم |
هل تحتاج إلى حجم مختلف للغرفة، أو نطاق رطوبة، أو معيار اختبار محدد؟ أرسل إلينا مواصفات DUT الخاصة بك وملفك الاختباري - وسيوصي فريقنا بالتكوين وعرض الأسعار خلال 24 ساعة.
يتم تجميع كل غرفة وتوصيلها واختبارها وظيفيًا في منشأتنا الخاصة قبل الشحن.
قم بمطابقة ملف تعريف المنحدر وإمكانية الرطوبة مع معيار الاختبار الخاص بك - تم تصميم الغرفة وفقًا لمواصفاتك.
معدل منحدر ثابت من البداية إلى النهاية. هذا هو الوضع المستخدم للمعايير التي تحدد معدلًا ثابتًا للدقيقة - على سبيل المثال، بعض ملفات تعريف السيارات ودورات البطارية.
يختلف معدل المنحدر عبر الملف الشخصي. يتم استخدام هذا الوضع لفحص الإجهاد المتسارع، حيث يكون الهدف هو فرض حالات الفشل بأسرع ما تسمح به الغرفة.
في الممارسة العملية:يضغط ما يمكن أن يكون اختبارًا تدريجيًا مدته 3 إلى 5 ساعات في دورة أقصر بكثير - دون التضحية بالمظهر الخطي الذي تتطلبه المعايير.
في الممارسة العملية:قم بتشغيل دورة الحرارة الجافة / الباردة، أو أضف التحكم في الرطوبة من 20% إلى 98% رطوبة نسبية دون شراء غرفة ثانية.
في الممارسة العملية:يحافظ التحكم المعتمد على BTHC على استقرار درجة الحرارة والرطوبة - بما في ذلك أثناء أحداث المنحدرات عالية السرعة حيث يظهر الانجراف عادةً.
في الممارسة العملية:الأحجام الداخلية 150 لترًا، و225 لترًا، و408 لترًا، و800 لترًا، كل منها قابل للتكوين عبر مستويات الخيار A~F — بدءًا من ركوب الدراجات الأساسي وحتى التحكم الكامل في الرطوبة.
ميزات التحكم وركوب الدراجات والمراقبة متضمنة في كل غرفة تغيير سريع لدرجة الحرارة.
تم تصميم سلسلة F-TH لدعم معايير درجات الحرارة والرطوبة السريعة التالية.

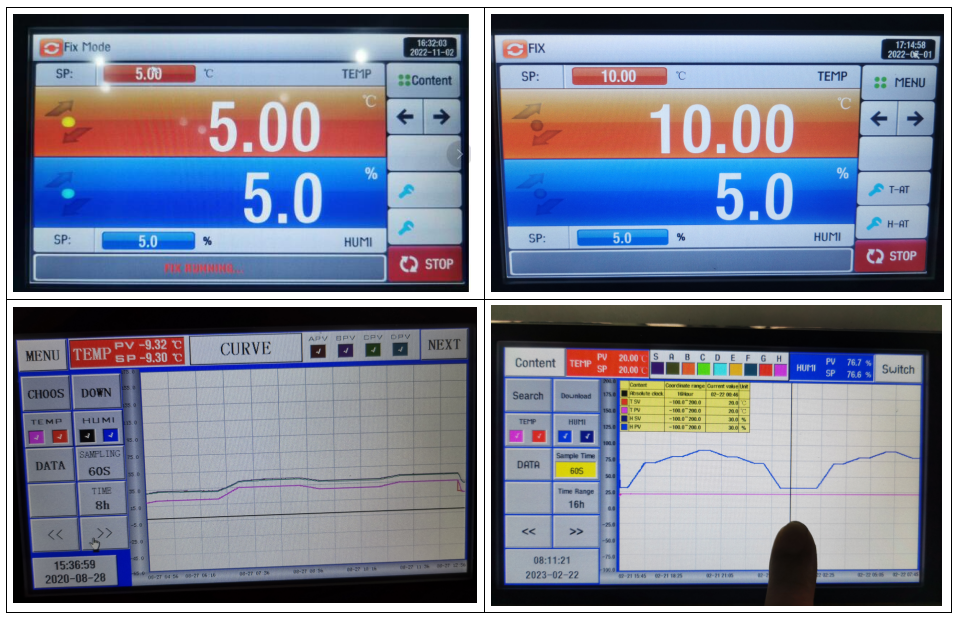

ملفات تعريف درجة الحرارة والرطوبة المسجلة من سلسلة F-TH أثناء اختبارات الدراجات السريعة الحقيقية.

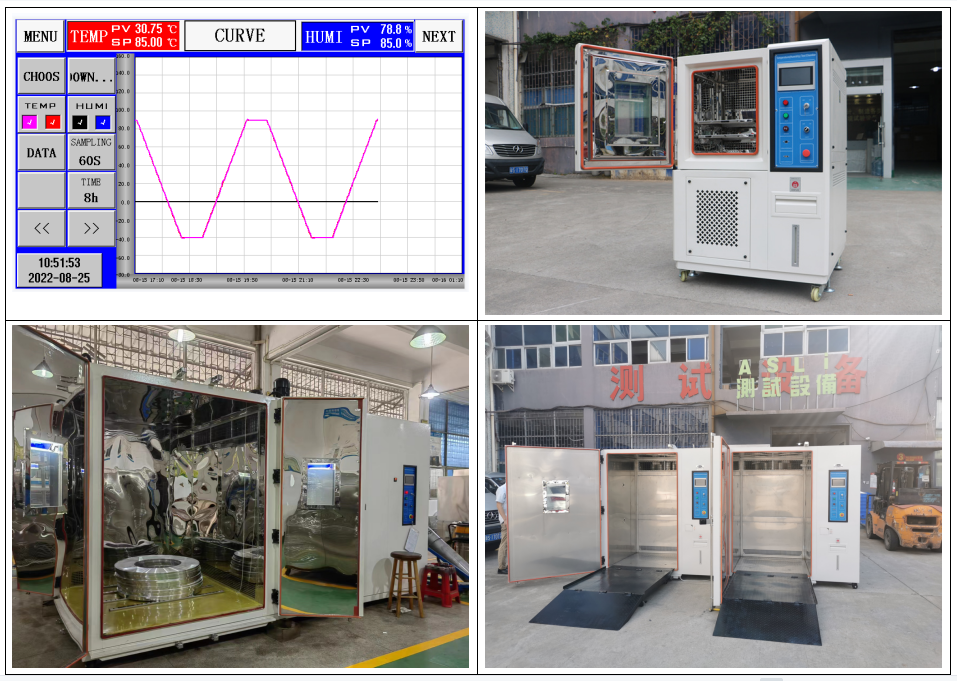

تُظهر الرسوم البيانية ملفات تعريف درجة الحرارة والرطوبة المسجلة خلال دورة التغير السريع في درجة الحرارة النموذجية.
طبقات حماية مستقلة — تحمي عينتك، والمشغل، والنظام.
يتم تطبيقه على فحص الجودة واختبار الموثوقية عبر صناعات الإلكترونيات والسيارات والبطاريات والمواد.
