نظام مراقبة الاستمرارية الحالية | حل اختبار إمدادات الطاقة والكابلات

إمدادات الطاقة ونظام مراقبة الاستمرارية الحالية

  ملاحظات إضافية:

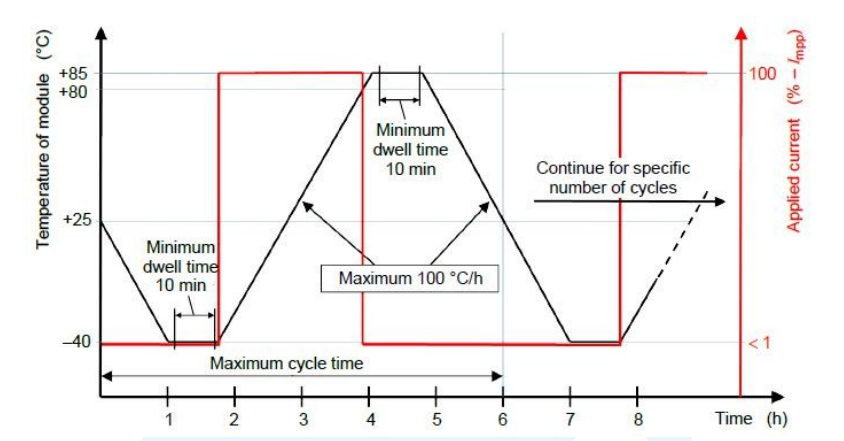

1. موصلية الدائرة الداخلية 25درجه مئويةفوق تيار العفريت، من خلال تشغيل وإيقاف تيار التحكم في درجة الحرارة، يمكن ضبط درجة حرارة التشغيل والإيقاف؛

2. يمكن للمكون تمرير تيار عفريت بنسبة 1%، من خلال تشغيل وإيقاف تيار التحكم في درجة الحرارة؛

3. في مرحلة التسخين بين -40درجه مئويةو 80درجه مئوية، المكون الموجود داخل تيار العفريت، وفي المراحل الأخرى لا تزيد نسبة المكون الموجود داخل التيار عن 1%Isc؛

4. تلبية معايير IEC61215 (2005) وIEC61215 (2016) وIEC61215 (2021) في نفس الوقت؛

الميزات الوظيفية

اعتماد قناة خاصة لتبديد الحرارة لتجنب ظاهرة ارتفاع درجة الحرارة الناجمة عن التسخين الحالي العالي على المدى الطويل وضمان التشغيل دون انقطاع على المدى الطويل للمعدات.

يتم اعتماد مصدر طاقة تيار ثابت مستقر لتجنب فشل الطاقة الزائد الناتج عن المقاومة الداخلية غير المستقرة في حالة تناوب درجات الحرارة العالية والمنخفضة.

تم تحسين وظيفة التحكم الحالية المفردة المطلوبة في المعيار، وتم اعتماد وظيفة التحكم في التسجيل الحالي متعدد القنوات لتحقيق وظيفة التحكم المستقلة في درجة الحرارة لمكون واحد، لضمان أن كل مكون يمكنه تلبية الظروف التجريبية، مع مراقبة أداء درجة الحرارة لكل مكون تحت درجة الحرارة العالية والمنخفضة بالتناوب؛

يمكن التواصل مع صندوق البيئة، ومراقبة بيانات درجة الحرارة والرطوبة في صندوق البيئة؛

مجهزة بوزن 5N، في عملية الكهرباء لتطبيق التوتر؛

واجهة جيدة بين الإنسان والآلة، باستخدام كمبيوتر صناعي عالي الجودة، لضمان التشغيل المستقر للمعدات على المدى الطويل.  يمكنه مراقبة البيانات المحددة للتيار ودرجة الحرارة، والحصول على منحنيات التيار ودرجة الحرارة للعملية بأكملها، والتي يمكن إخراجها وطباعتها في نموذج EXCEL.

مزود الطاقة

ل نطاق الجهد: 0-100 فولت؛

ل الدقة: 0.2%±40 مللي فولت ؛

ل معدل تعديل جهد المصدر:≥0.2%;

ل معدل تعديل الحمل: جهد ثابت≥1% تدفق ثابت≥2%;

ل بيئة العمل: -10 ~ 45درجه مئوية;

ل النطاق الحالي: 0-30A؛

ل الدقة: 0.2%±3 مللي أمبير @≥200 مللي أمبير/3 مللي أمبير @≥200 مللي أمبير؛

مستشعر درجة الحرارة

ل خط قياس درجة الحرارة OMGGA

ل المواد: تفلون

ل نطاق الاختبار: -50 ~ 200درجه مئوية;

ل دقة:±1%

الحصول على البيانات والسيطرة عليها

ل دعم الاتصالات RS485، ودعم الإدخال الحراري J، K، T، E، R، S، وB

ل دقة 16 بت

ل 8 المدخلات التفاضلية

ل تكوين برنامج T / C والجهد المنخفض والمدخلات الحالية

ل جهد العزل: 3000 فولت تيار مستمر

ل دعم التحكم Modbus/RTU

ل مصدر طاقة DC24V

صناعي حاسوب

ل 42U الهيكل القياسي؛

ل قوة 300 واط.

ل اللوح الأساسي 14S4 (بما في ذلك فتحة 4PCI)؛

ل ANOVO 7865L وحدة المعالجة المركزية بطاقة طويلة؛

ل كور E2180؛

ل ذاكرة 4G DDR؛

ل قرص صلب 1T؛

محركات الأقراص المضغوطة DVD.

ل شاشة كريستال سائل مقاس 19 بوصة
