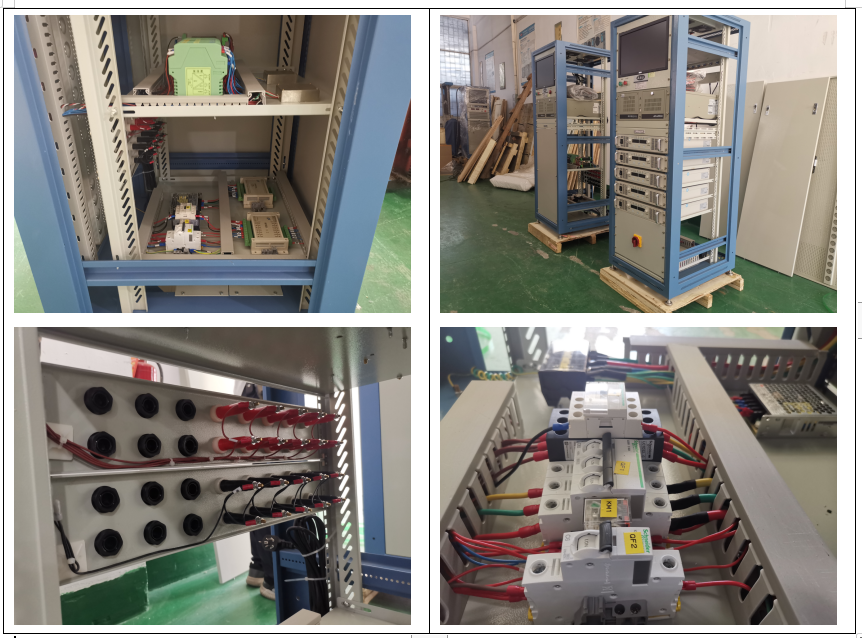

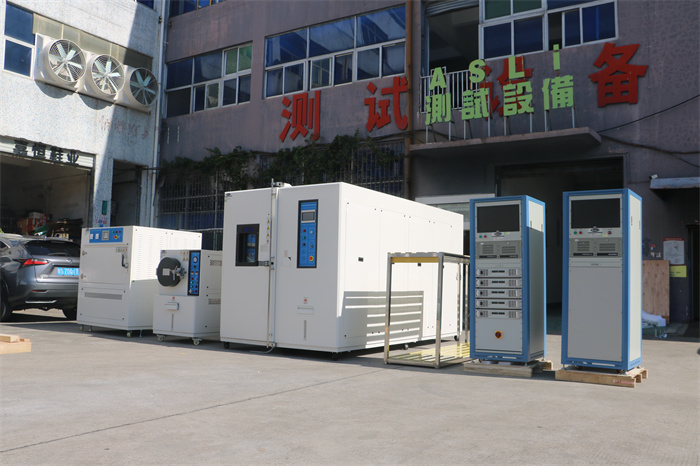

جهاز اختبار PID لموثوقية الطاقة الشمسية / غرفة PID

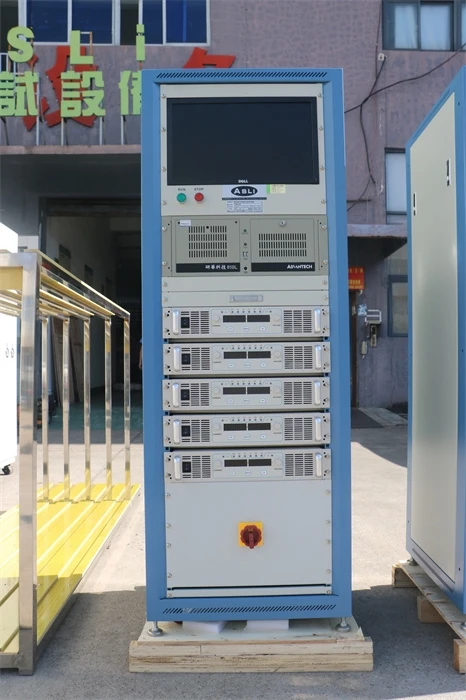

وحدة إمداد الطاقة PID / PID

         الميزات الوظيفية

ل نهاية إطار الوحدة الكهروضوئية مؤرضة، والتي لا تحاكي الوضع الفعلي فحسب، بل تمنع أيضًا الخطر المحتمل الناجم عن الضغط العالي للإطار في عملية الاختبار؛

ل لكل مكون، تم اعتماد طريقة اختبار 4 أسلاك، 2 سلك عالي الجهد و2 سلك أرضي. يتم توصيل أسلاك الجهد العالي مع المكونات داخليًا من خلال صندوق التوصيل، ويتم توصيل الأسلاك الأرضية مع الإطار أو توصيلها في مواضع فعالة أخرى.

ل كل قناة مستقلة عن بعضها البعض، ويمكن ضبط قطبية الجهد لكل قناة والوقت بشكل منفصل؛

ل عرض الجهد الكهربي وتيار التسرب ومقاومة العزل في نفس الوقت؛

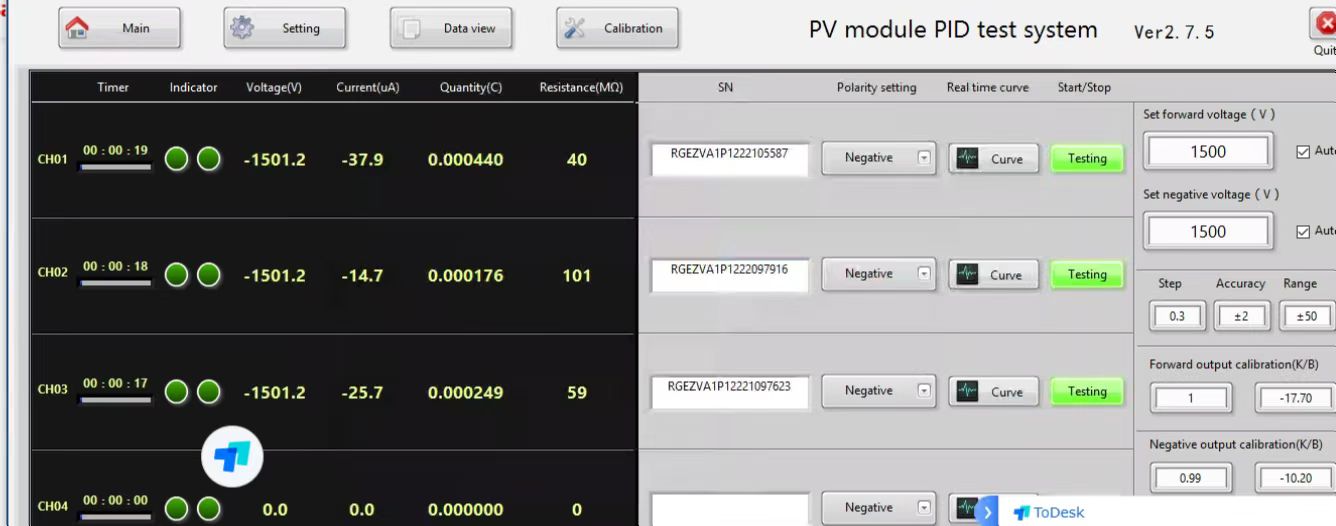

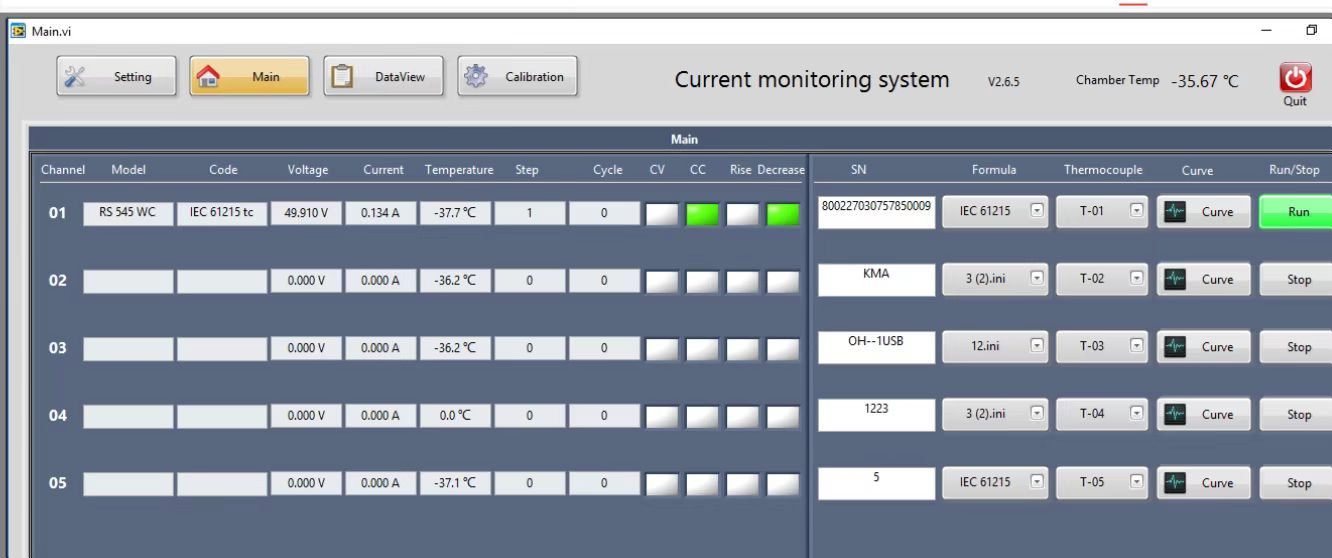

ل مراقبة في الوقت الحقيقي للجهد، وتيار التسرب، ومنحنى مقاومة العزل؛

ل تعرض الشاشة حالة الاختبار وتسجل البيانات في الاختبار؛

ل يمكن تصدير جميع بيانات المراقبة بتنسيق Excel وCSV وتنسيقات أخرى

ل أدخل الرقم التسلسلي للمكون وفترة الاختبار واسم الاختبار للاستعلام عن البيانات والمنحنيات التاريخية

ل يتم ضبط معلمات الإنذار بشكل منفصل، مثل إنذار التيار الزائد وإنذار انخفاض الجهد.

المعلمات التقنية

        مزود الطاقة:

ل نطاق الجهد: -2000 ~ 2000 فولت ؛

ل دقة الجهد: 0.5% FS؛

ل دقة الجهد: 1 فولت؛

ل القدرة الحالية: 10mA.

      الاستشعار الحالي:

ل نطاق الاختبار: -1 ~ 1mA؛

ل دقة الاختبار: 0.5% FS؛

ل القرار: 0.001mA.

      بطاقة الحصول على البيانات

ل يدعم اتصال RS485، ويدعم إدخال الإشارة 0-5 فولت، 0-10 فولت، 4-20 مللي أمبير

ل دقة 14 بت

ل 20 مدخل تناظري

ل تكوين برنامج T / C والجهد المنخفض والمدخلات الحالية

ل جهد العزل: 3000 فولت تيار مستمر

ل دعم التحكم Modbus/RTU

ل مصدر طاقة DC24V

        الكمبيوتر الصناعي

ل خزانة التحكم: خزانة قياسية 4U؛

ل مصدر الطاقة: 300 واط؛

ل اللوح الأساسي: 14S4 (بما في ذلك فتحة 4PCI)؛

ل البطاقة الطويلة: وحدة المعالجة المركزية ANOVO 7865L؛

ل الذاكرة: 4G DDR؛

ل القرص الصلب: 1 تيرابايت؛

ل القرص المضغوط: DVD-ROM؛

ل الشاشة: ديل-IN1940MW.

       الكابلات

ل المواد: هلام السيليكا.

ل درجة الضغط: 25 كيلو فولت؛

ل القطر الأساسي: 0.5 ملم²، سلك نحاسي متعدد الجدائل؛

ل درجة حرارة التشغيل: -60-250درجه مئوية;

ل القطر الخارجي: 5.8 ملم؛

ل الطول: قياسي 6 م/مجموعة؛
